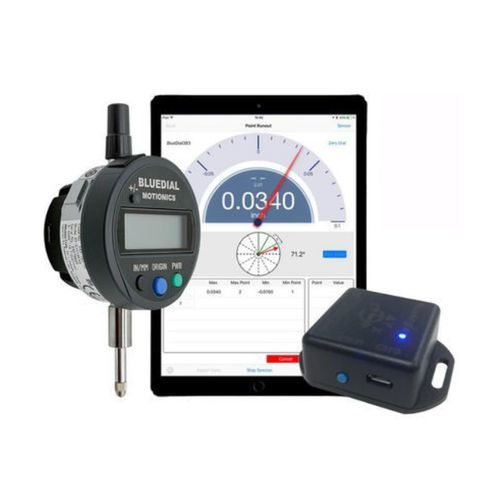

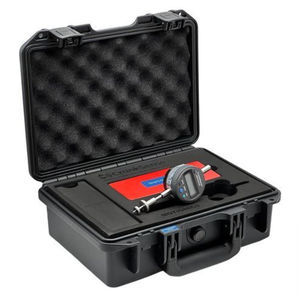

Das Motionics Wireless Rotor Runout Kit besteht aus einem Bluetooth-Zifferblattindikator (BlueDial), einem Bluetooth-Winkelgeber (BlueAngle) und der Runout-App für iPad. BlueAngle wird mit einer Magnetbasis an der Stirnfläche oder der Umfangsseite des Rotors befestigt und misst kontinuierlich den Rotationswinkel, während BlueDial die radiale Verschiebung am Rand der rotierenden Ebene erfasst. Beide Sensoren übertragen drahtlos Daten an das iPad und die Runout-App synchronisiert Verschiebungs- und Winkelmessungen zur Rekonstruktion des Rotorprofils für Runout-Analyse und Auswuchtung.

Funktionalität
Die Runout-App visualisiert die gesammelten Daten mit einem konfigurierbaren Messfeld für BlueDial-Lesungen (auswählbare Markierungsanzahl und einstellbarer Bereich/Resolution). Eine analoge Nadel zeigt die Verschiebung; BlueAngle wird als rotierender Pfeil zur Anzeige der Winkelposition dargestellt. Das System unterstützt die Verbindung von bis zu 9 Verschiebungssensoren gleichzeitig, um mehrere Ebenen in einer Sitzung zu prüfen. Nach dem Test können Anwender Rohdaten exportieren oder einen PDF-Prüfbericht erzeugen und auf dem iPad speichern; ein lokaler Aufzeichnungsmanager erlaubt das Abrufen vorheriger Tests und Berichte.

App-Funktionen

• Gleichzeitige drahtlose Messung von Verschiebung und Drehwinkel
• Mehrfachsensorverbindung (bis zu 9 Ebenen gleichzeitig testbar)
• Anwendbar für horizontale und vertikale Rotoren
• Benutzerdefinierte Anzahl von Messpunkten am Umfang
• Sensorstatusseite mit Signalstärke, Batteriestand und editierbarem Anzeigenamen
• Messfeld mit einstellbarem Bereich/Resolution und rotierender Nadel
• Kartesische (Winkel-Lesung) und Polardiagramme
• Daten-Glättung mittels gleitendem Durchschnitt
• Verschiedene Exportoptionen und PDF-Prüfberichterstellung
• Lokaler Aufzeichnungsmanager zum Abrufen früherer Daten und Berichte

Lieferumfang

• BlueDial x1
• BlueAngle x1
• USB-Ladekabel x2
• USB-Netzadapter (nur US-Bestellungen) x2
• Schutz-Transportkoffer x1
• Runout-App für iPad x1
• Bedienungsanleitung x1
• iPad mit Schutzhülle (optional)
• Verlängerte Garantie (optional)

Hinweis
Hinweis: Das Kit wird mit einem einzigen Messgerät geliefert. Weitere Messgeräte können auf Anfrage hinzugefügt werden.

Merkmale / Technische Daten

• BlueDial-Modelle: BD10-783 und BD10-793
• BlueDial Messbereich: 0.5" / 12.7 mm
• BlueDial Auflösung: BD10-783 = 0.0005" / 0.01 mm; BD10-793 = 0.0001" / 0.001 mm
• BlueDial Genauigkeit: BD10-783 = 0.0008"; BD10-793 = 0.00012"
• BlueDial drahtlose Datenrate: 10 Hz
• BlueDial Übertragungsreichweite: 65 ft / 20 m (innen) / 100 ft / 30 m (außen)
• BlueDial Betriebstemperatur: 32 bis 122 °F
• BlueDial Batterie: 400 mAh wiederaufladbar
• BlueDial Batterielaufzeit: 60 hrs
• BlueAngle Messbereich: 360°
• BlueAngle Auflösung: 0.1°
• BlueAngle drahtlose Datenrate: 50 Hz
• BlueAngle Übertragungsreichweite: bis zu 65 ft / 20 m
• BlueAngle Abmessungen: 1.58 x 1.58 x 0.79"
• BlueAngle Betriebstemperatur: 32 bis 122 °F
• BlueAngle Batterie: 150 mAh wiederaufladbar
• BlueAngle Batterielaufzeit: 10 hrs
