Drucktestkit PileSense™

KompressionPositionAblenkung

Produktübersicht
Das Kit für statische Pfahlprobung PileSense™ misst die Pfahlverformung unter verschiedenen Lastbedingungen mittels Bluetooth-Ziffernblattanzeigen (BlueDials) zusammen mit einem Bluetooth-Drucksensor (BluePSI) oder drahtlosen Kraftsensoren. Mehrere BlueDials (bis zu 6 auf iPad, mehr auf Windows-PC) werden am Pfahl befestigt, um die Bewegungen während Lastaufbringung und -entlastung zu erfassen. Der Drucksensor kann an einer Hydraulikpumpe montiert werden oder es kann ein drahtloser Kraftaufnehmer verwendet werden. Alle drahtlosen Messgeräte übertragen synchronisierte Messwerte in Echtzeit an eine iPad-App oder die MultiGage-Software für Windows.

Wesentliche Funktionen

• Drahtlose gleichzeitige Messung von Pfahlverformung und aufgebrachter Last
• Echtzeit-synchronisierte Werte von mehreren Messgerätetypen
• Plattformübergreifende Unterstützung: dedizierte iPad-App und MultiGage für Windows
• Optionale Cloud-Anbindung für Fernüberwachung, Alarme und Datenhistorie

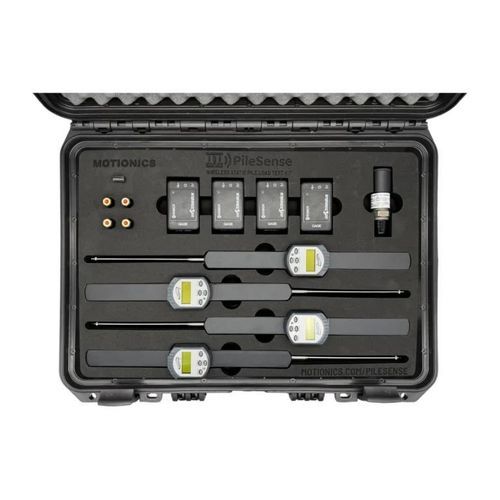

Lieferumfang

• Bluetooth-Ziffernblattanzeige (BlueDial) – bis zu 6 Einheiten
• Bluetooth-Drucksensor (BluePSI)
• USB-Ladekabel und USB-Netzteil
• Schutz-Transportkoffer
• iPad Pile Load Test App (bereitgestellt)
• Optional: iPad Mini 5 mit Schutzhülle
• Optional: Erweiterte Garantie

Software

• iOS: Pile Load Test App zum Koppeln von drahtlosen Ziffernblattanzeigen und Kraftmessgeräten, Aufzeichnen von Tests und Verwenden benutzerdefinierter Testvorlagen
• Windows: MultiGage Windows-Software plus USB-Bluetooth-Dongle zum Streaming von Messwerten von mehreren Geräten an jeden Windows-PC (Win7 oder neuer)
• MultiGage Cloud: IoT-Plattform zum Verbinden von Bluetooth-Sensoren mit dem Internet für Echtzeit-Überwachung, Verlaufsdaten, Dashboards, Alarme und Analysen

Anwendungen und Vorteile

• Drahtlose Lösung für Pfahlprobungen zur Steigerung von Effizienz und Sicherheit auf der Baustelle durch Wegfall von Kabelverbindungen
• Gleichzeitige Aufzeichnung mehrerer Verformungs- und Lastsensoren für vollständige Prüfungsdokumentation
• Plattformübergreifender, Cloud-fähiger Workflow, damit Teams Live-Daten lokal oder remote einsehen und Prüfberichte erstellen können

Technische Daten

• Bluetooth-Ziffernblattanzeige (BlueDial): Messbereich: 2" / 50 mm; Auflösung: 0.0005" / 0.01 mm; Bluetooth Low Energy; Datenintervall: 0.1 s; Übertragungsreichweite: bis zu 66 ft / 20 m (innen) und 100 ft / 30 m (außen); Betriebstemperatur: 32 bis 122 °F; Anzeige-Batterie: CR2032; Sender-Batterie: 400 mAh wiederaufladbar.
• Bluetooth-Drucksensor (BluePSI): Messbereich: 0–5000 psi (weitere Bereiche verfügbar); Genauigkeit: ±0.25% FS; Bluetooth 4.0; Datenintervall: 5 s (konfigurierbar); Reichweite: bis zu 66 ft / 20 m; Betriebstemperatur: -4 bis 185 °F; Batterie: CR2050; Druckanschluss: 1/4-18 NPT (Optionen verfügbar).
• Bluetooth-Kraftsensoren: Kapazitäten je nach Modell (Beispiele: Dynamometer 6.5 te / 14,300 lb; Druckmessgeräte 5–1,000 te; Zugmessgeräte 1000 kg–500 te); Auflösung und Genauigkeit modellabhängig (z. B. Dynamometer-Auflösung 0.001 te / 2 lb; Genauigkeit ±0.2% FS für Dynamometer, ±0.1% FS für Druck/Zug); Drahtlose Abtastrate: 10 Hz; Reichweite: 100 m / 328 ft; Betriebstemperatur: -10 bis 50 °C; Schutzart: IP67; Stromversorgung: 4x AA; Batterielebensdauer: ~500 Std.
• Systemfunktionen: Unterstützung mehrerer BlueDials (bis zu 6 auf iPad, mehr auf PC), synchronisierte Mehrgeräte-Messwerte, anpassbare Testvorlagen in der Pile Load Test App, optionale Cloud-Gateway für Fernzugriff, Warnungen bei Sensortrennung oder niedriger Batterie sowie anpassbare Dashboards und Analysen in MultiGage Cloud.
