Biege-Testkit CrankSense

PositionAblenkungfür Tiefziehprozesse

Übersicht
Das kabellose Prüfkit zur Kurbelwellendurchbiegung von Motionics verwendet ein Bluetooth-Kurbelwellenmessgerät von Motionics zur drahtlosen Messung der Durchbiegung an der Kurbelwellenlasche. Mit einem iPad oder einem Windows-PC können Anwender Messdaten drahtlos, einfach und fehlerfrei erfassen. Dank der integrierten Rotationswinkelerfassung ist kein Markieren der Prüfpunkte auf der Kurbelwellenlasche erforderlich. Die Crankshaft Test-App zeigt den Kurbelwellenwinkel an und benachrichtigt, sobald der Kurbelwellenumfang die Prüfpunkte erreicht. In der Windows-Software können Durchbiegungsmessungen automatisch an voreingestellten Prüfstellen erfolgen. Am Ende jedes Tests kann ein PDF-Prüfbericht erzeugt und gespeichert werden.

Software
iPad-App: Crankshaft Deflection Test Wireless (iOS/iPad).
Windows-Anwendung: Crankshaft Deflection Test Wireless for Windows (unterstützt Streaming von Messwerten an Windows-PCs mit geeignetem Bluetooth-Dongle).

App-Funktionen

• Drahtlose Datenerfassung
• Rotationswinkelanzeige
• Messresultate tabellarisch organisiert
• Automatische Benachrichtigung zu Prüfpunkten
• Automatische Berechnung vertikaler/horizontaler Durchbiegung
• Axialspieltest enthalten
• Erstellung von Prüfberichten
• Unterschrift des Testers
• Lokaler Berichtsspeicher-Manager
• E-Mail-Versand von Berichten und kabelloses Drucken

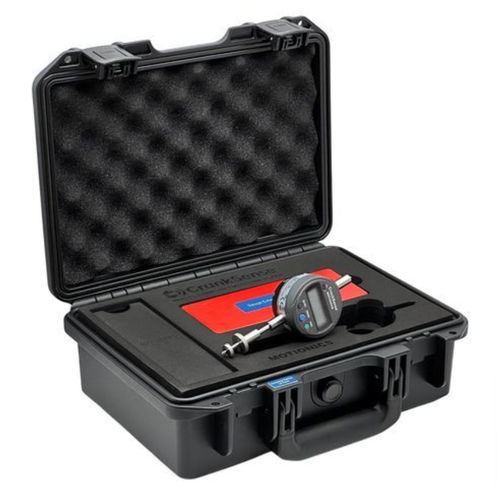

Lieferumfang

• Motionics Wireless Kurbelwellenmessgerät ×1
• Verstellbare Messspitze ×1
• Verlängerungsstab-Set (1/2 in. bis 6 in., je 1 Stück) ×1
• 60° Dorn ×1
• Schutz-Transportkoffer ×1
• USB-Ladekabel ×1
• USB-Netzadapter ×1
• Crankshaft Deflection Test App für iPad ×1
• Bedienungsanleitung ×1
• iPad Mini 5 mit Schutzhülle (optional)
• Erweiterte Garantie (optional)

Spezifikation
Kabelloses Prüfkit zur Kurbelwellendurchbiegung
Auflösung — 0.0001″ / 0.001 mm
Messbereich — 0.4″ / 10 mm
Konnektivität — Bluetooth 4.0
Genauigkeit — 0.00012″
Datenübertragungsrate (drahtlos) — 10 Hz
Übertragungsreichweite (drahtlos) — bis zu 66 ft / 20 m (innen) / 100 ft / 30 m (außen)
Abstand Bereich Kurbelwellenlasche — 6.29 bis 28.34″ / 160 bis 720 mm (kürzerer Bereich bis 5.7″ / 145 mm optional verfügbar)
Arbeitstemperatur — 32 bis 122 °F
Batterie — 400 mAh wiederaufladbar
Batterie-Laufzeit — 30 Std.
Ladeung — 5 VDC USB
Merkmal — Integrierte Rotationswinkelmessung mit 1° Auflösung

Technische Daten / Merkmale

• Auflösung: 0.0001″ / 0.001 mm
• Messbereich: 0.4″ / 10 mm
• Konnektivität: Bluetooth 4.0
• Genauigkeit: 0.00012″
• Datenrate: 10 Hz
• Übertragungsreichweite: bis zu 66 ft / 20 m (innen) und 100 ft / 30 m (außen)
• Abstand Bereich Kurbelwellenlasche: 6.29–28.34″ / 160–720 mm (optionale kurze Reichweite bis 5.7″ / 145 mm)
• Betriebstemperatur: 32–122 °F
• Batterie: 400 mAh wiederaufladbar (ca. 30 Std. Nutzung)
• Laden: 5 VDC USB
• Spezialfunktion: Integrierte Rotationswinkelmessung (1° Auflösung)
