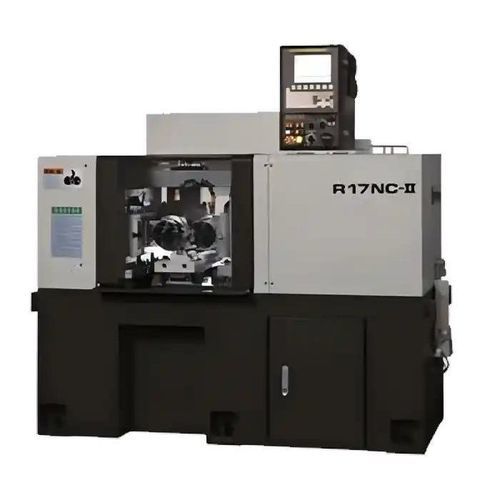

Gewindewalzmaschine R17NC-II

CNC

Übersicht
Die R17NC-II (Durchlauf) ist eine CNC-Gewinderollmaschine mit 3 Achsen, ausgelegt für die durchgehende Formung von Gewinden an langen Werkstücken. Sie formt Gewinde durch plastische Verformung (Walzen) statt durch Schneiden, wodurch gratfreie Profile und verbesserte mechanische Eigenschaften erzielt werden.

Hauptmerkmale

• Durchlauf-Walzfähigkeit bis zu 4.000 mm Werkstücklänge für unterbrechungsfreie Produktion.
• Max. Walzdurchmesser angegeben bis Ø45 mm (an anderer Stelle wird für eine Variante Ø75 mm genannt).
• Hoher Walzdruck bis zu 17 Tonnen zum Formen von Gewinden und Zahnwellen in harten Materialien.
• CNC-3-Achsen-Steuerung für präzise Werkzeugpositionierung, Druck- und Vorschubregelung.
• Unterstützt vollautomatische Anlagen und Roboterintegration für Massenproduktion.
• Geeignet für metrische, Zoll- und trapezförmige Gewinde sowie Rändeln und Verzahnungen.
• Minimale Wärmeerzeugung und keine Spanbildung durch Kaltumformung; verbesserte Ermüdungsfestigkeit und Oberflächenqualität.

Empfohlene Konfigurationen

• Servoangetriebener Rollenförderer zur gleichmäßigen Zuführung langer Stangen (4 m Kapazität).
• Hochfeste Rollmatrizen, angepasst für metrische, trapezförmige oder UNC-Gewinde.
• Integriertes Nebelkühlsystem zur Verbesserung der Oberflächenqualität und Reduzierung des Werkzeugverschleißes.
• Verlängerte Grundplatte mit Rollenauflage zur Vermeidung von Durchbiegung bei langen Werkstücken.
• Laser-Gewindesensor zur Echtzeitüberwachung von Abweichungen und Steigungskontrolle.
• Sicherheitsverkleidung mit Lichtvorhang für industriellen Schutz bei kontinuierlichem Walzen.

Anwendungsfall (Beispiel)

• Kunde: Hersteller von Energieanlagen (Beispielfall).
• Einsatz: Rollen von 3,8 m Ankerstangen mit trapezförmigen Gewinden für Windturbinengründungen.
• Aufbau: R17NC-II mit programmierbarer CNC 3-Achsen-Steuerung, Automatikzuführung und trapezförmigen Rollmatrizen.
• Berichtete Ergebnisse: Gewindesteigungsgenauigkeit ≤ ±0,015 mm über die gesamte Länge; Output > 80 Stangen pro Stunde im Dauerbetrieb; Oberflächenrauheit Ra ≤ 1,0 μm ohne Nachbearbeitung. Der Kunde hob Präzision und Stabilität bei langen Teilen hervor.

Materialien, Gewindetypen & Vorteile

• Gewindetypen: metrische Gewinde, Zollgewinde, trapezförmige Gewinde, Rändelungen, Verzahnungen und kundenspezifische gerade/diagonale Muster.
• Geeignete Materialien: Baustahl, Kohlenstoffstahl, rostfreier Stahl, Kupfer, Aluminium und Titanlegierungen (Materialien mit guter Verformbarkeit für Kaltumformung).
• Vorteile gegenüber Schneidgewinden: höhere Festigkeit der Gewinde, schnellere Produktionsraten, bessere Oberfläche, keine Spanabfälle, erhöhte Ermüdungsbeständigkeit und engere Maßhaltigkeit.

Technische Merkmale / Spezifikationen

• Modell / Serie: R17NC-II (R17NC-II Series)
• Maschinentyp: Durchlauf-CNC-Gewinderollmaschine, 3-Achsen-Steuerung
• Max. Walzdruck: 17 Tonnen
• Max. Walzdurchmesser: Ø45 mm (die Seite verweist in einer anderen Modellangabe auch auf Ø75 mm)
• Max. Walzlänge: 4.000 mm (die Seite enthält auch einen Eintrag mit kürzerer Länge: 150 mm in einer anderen Auflistung)
• Durchlauf-Fähigkeit: kontinuierliches Walzen für lange Teile (Beispiele bis 4.000 mm)
• Steuerung: CNC 3-Achsen (präzise Steuerung von Werkzeugposition, Druck und Vorschub)
• Automatisierung: unterstützt vollständige Automatisierung und Roboterintegration
• Empfohlene Zubehörteile: servoangetriebener Rollenförderer, Nebelkühlsystem, verlängerte rollengestützte Basis, Laser-Gewindesensor, hochfeste Rollmatrizen, Sicherheitsverkleidung mit Lichtvorhang
• Typische Anwendungen: lange Ankerstangen, Befestigungselemente, Verzahnungen, hochfeste Gewindekomponenten mit gratfreien Flächen und hoher Ermüdungsfestigkeit
