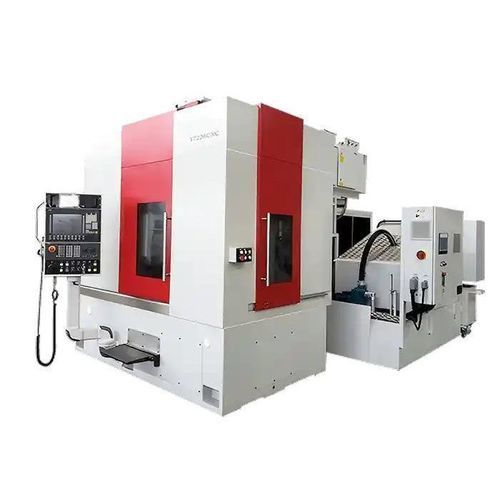

Schleifzentrum für Getriebe Y7226

CNCmit automatischem Be- und EntladenCBN

Produktübersicht
Die Schleifmaschine Y7226 für Schneckenrad und Schnecke ist eine 13‑Achsen Präzisionsmaschine mit 5‑Glieder‑Kinematik, ausgelegt für komplexe Schneckenradgeometrien. Mit SIEMENS 840DSL CNC‑Steuerung bietet sie synchronisierte Bewegung von Schleifscheibe und Werkstück zur Erzielung exakter Zahnprofile bei gehärteten Zahnrädern bis Modul 5 mm und einem maximalen Werkstückdurchmesser von φ260 mm. Die Maschine ist auf reproduzierbare Maßhaltigkeit und feine Oberflächen vor allem in der industriellen Serienfertigung ausgelegt.

Hauptmerkmale

• 13‑Achsen CNC‑System mit 5‑Glieder‑Schleifkinematik für komplexe Zahnformen
• SIEMENS 840DSL Steuerplattform für präzise Bahnen und Synchronisation
• Kapazität: Werkstücke bis φ260 mm Durchmesser und 180 mm Zahnradbreite
• Unterstützt Schnecken- und Schneckenradschleifen für Module bis 5 mm bei gehärteten Stählen
• Automatische Scheibe–Werkstück‑Synchronisation für genaue Zahnprofile
• Integriertes automatisches Dressieren, Profilkorrektur und Kompensation
• Kompatibel mit automatischem Be- und Entladen für Chargenproduktion

Empfohlene Konfigurationen

• CBN- oder vitrifizierte Schleifscheiben: Optimal für gehärtete Stahlrohlinge
• Automatische Dressereinheit: Bewahrt das Schleifscheibenprofil und die Schärfe
• Digitales Profilkompensationsmodul: Sichert hochtreue Zahnformung
• Geschlossenes Kühlmittelsystem: Verbessert Oberflächenqualität und Scheibenstandzeit
• Laserzahnvermessungsstation: Inline‑Prüfung und Profilvalidierung
• Roboterlader: Für kontinuierliche, hocheffiziente Produktionszyklen

Anwendungsfall

• Kunde: Hersteller von Lenksystemen — Deutschland
• Einsatz: Endschleifen gehärteter Schneckenräder für elektrische Servolenkung (EPS)
• Setup: Y7226 mit CBN‑Scheibe, automatischem Dresser und geschlossenem Regelkreis
• Ergebnisse: Profiltoleranz ≤ 3 μm; Geräuschreduzierung 35%; Oberflächenrauheit Ra ≤ 0,3 μm; hohe Reproduzierbarkeit bei geringem Rüstaufwand

Technische Daten

• Modell: Y7226
• Marke: MINNUO
• CNC‑Steuerung: SIEMENS 840DSL
• Achsen: 13 Achsen
• Kinematik: 5‑Glieder Schleifbewegung
• Max. Werkstückdurchmesser: φ260 mm
• Max. Zahnradbreite: 180 mm
• Max. unterstützter Modul: bis 5 mm
• Fähig zur Bearbeitung gehärteter Zahnräder
• Automatisches Dressen, Profilkorrektur und Kompensation
• Präzise Scheibe–Werkstück‑Synchronisation
• Unterstützt automatisches Be‑/Entladen (Automatisierungsintegration)
• Empfohlene Scheiben: CBN oder vitrifiziert
• Optionen: geschlossenes Kühlmittelsystem, Laser‑Vermessungsstation, Roboterlader
