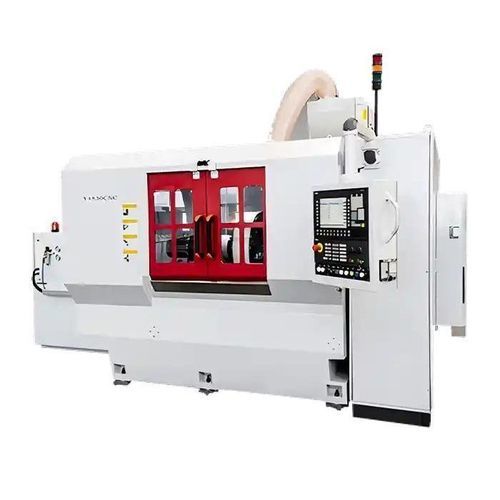

Honmaschine zur Endbearbeitung Y4830

CNCautomatischmit kollaborativem Roboter

Produktübersicht
Die Y4830 ist eine hochpräzise CNC-Honmaschine für Innenverzahnungen, die gehärtete Innenräder mittels helicaler Verzahnung und einer Schleifscheibe fertigbearbeitet. Der Prozess verbessert die Oberflächenqualität und Profilgenauigkeit, ohne die Materialhärte zu beeinträchtigen. Weit verbreitet in der Automobilgetriebe- und Präzisionsmaschinenindustrie, bietet sie niedrige Geräuschentwicklung, längere Zahnradlebensdauer und hervorragende dimensionsmäßige Konsistenz.

Hauptmerkmale

• Helikale Verzahnungs-Technologie: Gewährleistet gleichmäßigen Druck für konsistente Oberflächenbearbeitung.
• CNC-adaptive Vorschubregelung: Hält konstante Kontaktkraft für verbesserte Profilgenauigkeit.
• Integrierte Profilkorrektur: Korrigiert Verzerrungen nach dem Wärmebehandeln.
• Automatisierungsfähig: Unterstützt Roboterbeladung und Integration in intelligente Fertigungslinien.
• Kompakte, steife Struktur: Bietet Vibrationsresistenz und langfristige Präzisionsstabilität.

Empfohlene Konfigurationen

• Vollständig geschlossene Schutzabdeckung zur Sauberhaltung des Arbeitsbereichs und Sicherstellung des Bedienerschutzes.
• Automatisches Schmiersystem zur Verlängerung der Komponentenlebensdauer und zur Reduzierung der Wartung.
• Touchscreen-CNC-Steuerung zur Vereinfachung der Bedienung und Verbesserung der Präzision.
• Helikale Verzahnungseinheit für effizientes, vibrationsarmes Honen.

Anwendungsfall

• Kunde: Hersteller von Automatikgetrieben (Beispiel: Südkorea).
• Einsatz: Honen gehärteter Innenräder für Doppelkupplungsgetriebe.
• Setup: Y4830 mit aufgerüsteter Schleifscheibe, Kühlschmierstoff-Filtrationssystem und zweiachsiger Automatisierung.
• Ergebnisse: Hon-Genauigkeit ≤ ±2 µm; Oberflächenrauheit Ra ≤ 0,4 µm; Verbesserung der Zahnrad-Konzentrizität ≈ 20 %; Kundenkommentar: „Wir verlassen uns auf die Y4830, um strenge Automobilzahnradvorgaben zu erfüllen – zuverlässig, effizient und geräuscharm.“

Produktserie
Serie Y4830

Technische Daten

• Max. Werkstückdurchmesser: φ300 mm
• Max. Werkstücklänge: 400 mm
• Max. Zahnradbreite des Werkstücks: 120 mm
• Typische Hon-Genauigkeit (Anwendungsfall): ≤ ±2 µm
• Typische Oberflächenrauheit (Anwendungsfall): Ra ≤ 0,4 µm
• Anwendungsbeispiele: Getriebezahnräder für Automobile, Innenzahnradanwendungen in Präzisionsmaschinen
