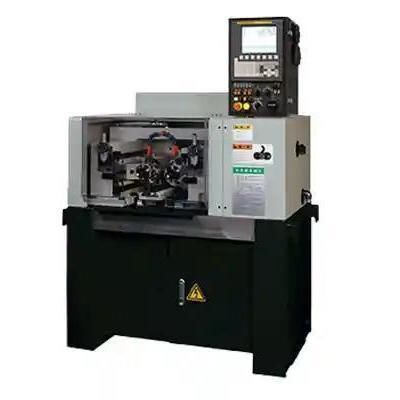

Gewindewalzmaschine R7NC

CNC

Produktübersicht
Die R7NC ist eine kompakte In‑Feed CNC‑Gewinderollmaschine, ausgelegt für stabilen, hochproduktiven Einsatz bei gratfreien Gewinden auf kurzen Werkstücken. Sie verarbeitet Außen‑Ø bis Ø45 mm bei einer maximalen Rolllänge von 60 mm und erreicht bis zu 7 t Rollkraft. Das System ist geeignet für schwierig zu verformende Werkstoffe wie legierte Stähle, Edelstahl und Titan und optimiert für kurze, hochpräzise Gewindebildung in Kleinserien oder Fertigungsstraßen.

Hauptmerkmale

• In‑Feed‑Konfiguration, optimiert für kurze Werkstücke und hohe Positionsgenauigkeit.
• Rollkapazität: bis Ø45 mm Außen‑Ø und 60 mm Rolllänge.
• Maximale Rollkraft: 7 t für konstantes Kaltumformen anspruchsvoller Materialien.
• Unterstützt interne, externe und Durchlauf‑Rollverfahren.
• Kompakte Stellfläche und steifer Maschinenrahmen zur Minimierung von Vibrationen und Verbesserung der Oberflächenqualität.
• CNC‑Steuerung und digitale Rückführung für reproduzierbare Rolltiefe und Positionierung.

Empfohlene Konfigurationen

• Abgestimmte Rollensatzpaarungen für Standard‑ und Sondergewindeprofile (z. B. M8, M10, UNF).
• Verstellbare Führungsleisten und Spannvorrichtungen zur Sicherstellung der Rundlaufgenauigkeit beim Rollen.
• Kühl‑ und Schmierlösungen (Nebel oder Überflutung) zur Verringerung des Werkzeugverschleißes.
• Digitale Positionssensoren für closed‑loop Kontrolle der Rolltiefe.
• Entgrat‑Finish oder Rollflächenbearbeitung für saubere Ein‑/Austritte.
• Automatische Be‑/Entladeeinheit zur Steigerung des Durchsatzes in der Serienfertigung.

Anwendungen und Fallstudie

• Kundenbeispiel: Automobilwellenfertiger, der gratfreie Außen‑Gewinde an Antriebswellen benötigt.
• Anwendungsfall: hochpräzise Außengewinderollung an kurzen zylindrischen Bauteilen.
• Typische Ausstattung: R7NC mit kundenspezifischen Rollwerkzeugen, Führungen und Nebelschmierung.
• Beispielergebnisse: erreichbare Gewindetoleranz Klasse 6g ohne Absplitterungen; Werkzeuglebensdauer pro Rollensatz ≈ 20.000 Zyklen; Oberflächenrauheit Ra ≤ 1,2 μm; verbesserte Dauerfestigkeit und Durchsatz gegenüber zerspanenden Verfahren.

Gewindearten & Materialien

• Unterstützte Gewindearten: metrisch, Zoll (UN/UNF), trapezförmig, Verzahnungen, Rändeln und kundenspezifische gerade/schräge Muster.
• Geeignete Materialien: Baustahl, Kohlenstoff‑/Legierungsstähle, Edelstahl, Kupfer, Aluminium und Titanlegierungen mit guter Kaltumformbarkeit.

Eigenschaften / technische Daten

• Modell: R7NC
• Max. Roll‑Ø: Ø45 mm
• Max. Rolllänge: 60 mm
• Max. Rollkraft: 7 t
• Kompatible Rollverfahren: innen, außen, Durchlauf
• Empfohlene Zubehörteile: abgestimmte Rollensätze, verstellbare Führungsleiste, Kühl-/Schmiersystem, digitaler Positionssensor, Entgrat‑Finisher, automatische Be‑/Entladeeinheit
• Beispielmetriken: Gewindetoleranz Klasse 6g; Werkzeugstandzeit ≈ 20.000 Zyklen; Ra ≤ 1,2 μm
