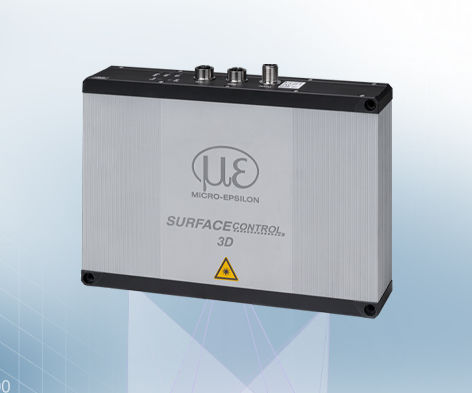

3D-Profilometer surfaceCONTROL 3D 3560

EbenheitGeometrieOberflächenebenheit

Kurzbeschreibung
Die surfaceCONTROL 3D 3560 ist eine vollintegrierte 3D‑Snapshot‑Sensorplattform für Inline‑Prüfungen. Sie liefert vollflächige 3D‑Messungen mit sehr hoher Datendichte und Präzision, kurze Aufnahme‑ und Auswertezeiten sowie flexible Ausgabemodi (SMART und 3D DATA).

Besonderheiten

• Sehr hohe Präzision: Z‑Wiederholpräzision bis 0,25 µm
• Schnelle 3D‑Aufnahme ab 0,2 s für kurze Taktzeiten
• Hohe Datendichte: über 10 Millionen 3D‑Punkte pro Messung
• SMART All‑in‑One: Sensor, Auswertung im Sensor und Software in einem Gerät
• Direkte Messwertausgabe für Inline‑Automatisierung
• Industrielle Schnittstellen zur einfachen Maschinenintegration

SMART‑ und 3D‑DATA‑Modi
SMART‑Modus: Die integrierte Auswertung läuft direkt auf dem Sensorcontroller. Messprogramme, erstellt in 3DInspect, werden auf dem Sensor gespeichert und ohne externe Auswerteeinheit ausgeführt, sodass OK/NOK‑Entscheidungen und Messwertausgaben direkt in den Produktionsprozess erfolgen können.

3D DATA‑Modus: Der Sensor liefert vollständige, kalibrierte 3D‑Punktwolken zur hochauflösenden Weiterverarbeitung in Kundensoftware über Gigabit‑Ethernet und das Micro‑Epsilon 3D SDK.

Fieldbus / Integration
Der Sensor unterstützt gängige industrielle Fieldbusse und Automationsschnittstellen zur direkten Maschinenanbindung: PROFINET, EtherCAT und EtherNet/IP. Messwerte und Auswertungen können direkt an SPS/Steuerung übermittelt werden.

Messfelder (Modelle / typische Bereiche)
SC3560-30-IE — z max. 130 ±6 mm; xy max. 30,5 mm × 19,0 mm
SC3560-80-IE — z max. 130 ±20 mm; xy max. 77,5 mm × 52,0 mm
SC3560-120-IE — z max. 206 ±35 mm; xy max. 123,5 mm × 80,0 mm
SC3560-240-IE — z max. 440 ±100 mm; xy max. 245 mm × 170 mm

Anwendungen

• Vollflächen‑3D‑Vermessung zur Erkennung kleinster Höhenunterschiede
• Ebenheits‑ und Formabweichungsprüfung (z. B. Steckverbinder)
• Defekterkennung an Karosseriebauteilen

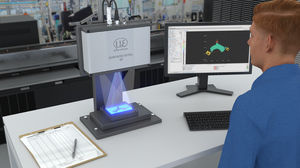

• Inline‑Qualitätskontrolle und robotergestützte Prüfaufgaben

Technische Daten

• Z‑Wiederholpräzision: bis 0,25 µm
• Lateralauflösung: bis ca. 8 µm (modellabhängig)
• Aufnahmedauer: ab ca. 0,2 s (abhängig von Modus und Messfeld)
• 3D‑Punktdichte: >10 Millionen Punkte pro Messung
• Messmodi: SMART (Auswertung im Sensor) und 3D DATA (kalibrierte Punktwolke)
• Integrierte Software: Messprogramme via 3DInspect; Ausführung auf Sensorcontroller
• Schnittstellen: PROFINET, EtherCAT, EtherNet/IP, Gigabit Ethernet
• SDK: Micro‑Epsilon 3D Sensor SDK zur Integration
• Verfügbare Varianten: SC3560-30-IE, SC3560-80-IE, SC3560-120-IE, SC3560-240-IE
