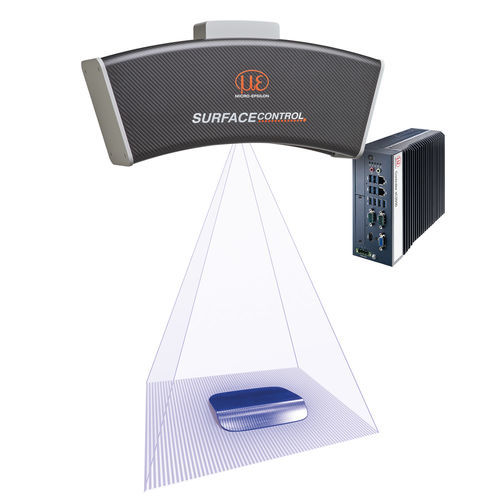

Vision-Sensor / 3D surfaceCONTROL 3D 2500

für Objekterkennungzur Anwesenheitsüberprüfungzur Fehlererkennung

Produktübersicht
Der surfaceCONTROL 3D 2500 3D-Snapshot-Sensor führt direkte 3D-Messungen zur Geometrie-, Form- und Oberflächenprüfung an diffus reflektierenden Oberflächen durch. Er eignet sich für automatisierte Inline-, At-Line- und Messraum-Anwendungen. Das System arbeitet mit Streifen-/Strukturlichtprojektion und übergibt die aufgenommenen Bilder an einen externen Controller (SC2500) zur schnellen Erzeugung von 3D-Daten. Drei Modelle decken unterschiedliche Messfelder ab.

Besonderheiten

• Großes Messfeld für große Bauteile: bis zu 650 x 495 mm
• Hohe Messbereichstiefe: bis zu 300 mm
• Aufnahmezeit ab 0,5 s
• Wiederholpräzision bis zu 3,0 µm; höchste angegebene Präzision bis zu 0,5 µm
• Aufgenommene Bilder werden von einem externen Controller in 3D-Daten verarbeitet
• Drei Modellvarianten zur Abdeckung unterschiedlicher Messfelder
• Digitale Schnittstellen (über Controller SC2500): GigE Vision / GenICam
• Feldbus-/Netzwerk-Schnittstellen (über 2D/3D Gateway): Gigabit Ethernet (GigE Vision / GenICam), USB2.0, PROFINET, EtherCAT, EtherNet/IP

Controller und Software

• Controller: SC2500 für schnellen Datenausgang via Gigabit Ethernet
• 2D/3D Gateway II für industrielle Feldbusanbindung (EtherNet/IP, PROFINET, EtherCAT)
• Software-Tools: 3DInspect, DefMap3D, InspectionTools für präzise 3D-Messung und Oberflächenprüfung
• Kompatibilität mit GigE Vision/GenICam sowie ein umfassendes SDK zur Integration

Anwendungsbereiche

• 3D-Vermessung von Geometrie und Form, Oberflächenprüfung diffus reflektierender Materialien
• Inline- und At-Line-Qualitätskontrolle, Prozessüberwachung und Automatisierung
• Berührungslose Messung in Stop-&Go-Prozessen
• Prüfung von Form, Lage und Oberflächeneigenschaften

Technische Spezifikationen

• Messprinzip: Streifen-/Strukturlichtprojektion (3D-Snapshot)
• Max. Messfeld: bis zu 650 x 495 mm (modellabhängig)
• Messbereichstiefe: bis zu 300 mm
• Aufnahmezeit: ab 0,5 s
• Wiederholpräzision: bis zu 3,0 µm; höchste Präzision bis zu 0,5 µm
• Controller: SC2500 (schneller Datenausgang)
• Schnittstellen: GigE Vision / GenICam (SC2500); GigE Vision / GenICam, USB2.0, PROFINET, EtherCAT, EtherNet/IP (2D/3D Gateway)
• Erhältlich in drei Modellen zur Abdeckung unterschiedlicher Messfelder

Bilder

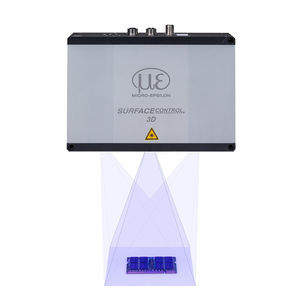

Produktbilder zeigen die Erfassung des Fransenmusters, die farbige 3D-Visualisierung in der Software und die schnelle Ausgabe von 3D-Daten.
