Inspektionssystem für spiegelnde Oberflächen reflectCONTROL

3Dfür Produktion

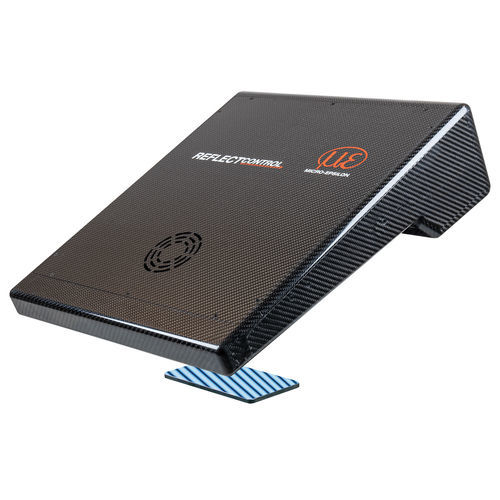

reflectCONTROL wurde für die Oberflächeninspektion von spiegelnden Teilen entwickelt. Das Modell RCS110-245 mit integriertem Controller ist zur stationären Messung oder Integration in Maschinen verfügbar. Der kompakte Sensor stellt ein Streifenmuster auf seinem Display dar, welches über die Oberfläche des Messobjekts in die Kameras des Sensors gespiegelt wird. Abweichungen auf der Oberfläche verursachen Abweichungen im Streifenmuster, die mit der Software verarbeitet und als Reflektivitäts- und Krümmungsbild dargestellt werden. Über GigE Vision können die gewonnenen Oberflächenbilder an zahlreiche Bildverarbeitungs-Software-Pakete zur Weiterverarbeitung übergeben werden. Für vollautomatisierte Oberflächen-Inspektionsaufgaben und zur Defekterkennung von größeren Bauteilen steht das roboterbasierte Komplettsystem reflectCONTROL Automation zur Verfügung. Der am Roboter befestigte Sensor wird zu den relevanten Flächen geführt und inspiziert die Oberfläche. Das umfangreiche Software-Paket beinhaltet die nötigen Tools zum Einrichten und Auswerten der Messung bis hin zur Anzeige der gefundenen Defekte im CAD-Modell des Bauteils.
