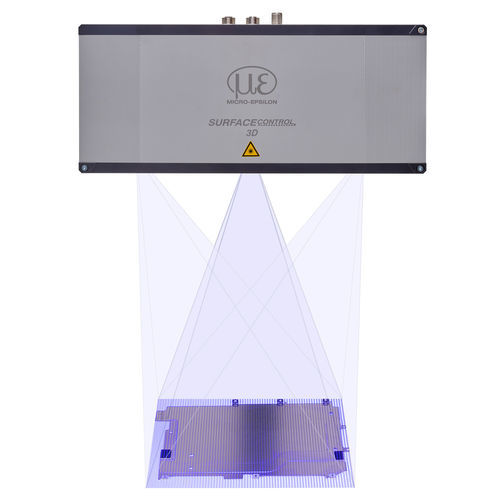

Vision-Sensor / 3D surfaceCONTROL 3D 3500

für Objekterkennungfür die Mustererkennungzur optischen Ortung

Der hochpräzise 3D-Sensor surfaceCONTROL 3D 3500 wird für die automatisierte Inlineprüfung von Geometrie, Form und Oberflächen auf diffus reflektierenden Oberflächen verwendet. Der Sensor arbeitet nach dem Prinzip der Streifenlichtprojektion, wodurch sich eine direkte 3D-Vermessung realisieren lässt. Der surfaceCONTROL 3D 3500 zeichnet sich durch seine kompakte Bauform sowie der hohen Messgenauigkeit bei gleichzeitig hoher Geschwindigkeit in der Datenverarbeitung aus. Mit einer z-Wiederholpräzision von bis 0,4 µm setzt der Sensor neue Maßstäbe in der hochgenauen 3D-Messtechnik. Damit werden kleinste Ebenheitsabweichungen und Höhenunterschiede zuverlässig erkannt. Zwei Modelle decken unterschiedliche Messfelder ab. Neben der schnellen Datenausgabe über Gigabit Ethernet bietet der Sensor eine zusätzliche digitale I/O-Schnittstelle. Durch die Nutzung des 2D/3DGateway II stehen EtherNet/IP, PROFINET sowie EtherCAT zur Verfügung. Über die leistungsstarken Softwaretools kann eine präzise 3D-Messung sowie eine Oberflächeninspektion durchgeführt werden. Die GigE Vision-Kompatibilität erlaubt zudem die problemlose Einbindung in Bildverarbeitungssoftware von Drittanbietern. Ein umfangreiches SDK zur kundenseitigen Softwareintegration rundet das Softwarepaket ab.
