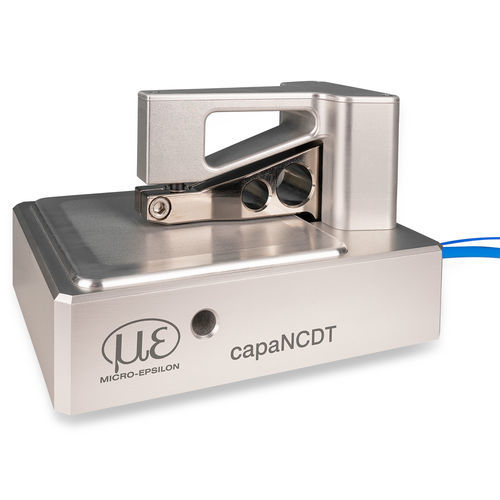

Foliendickenmessgerät capaNCDT TFG6220

für dünne MaterialienBenchtopkapazitiv

Produktbeschreibung
Das kapazitive Messsystem TFG6220 misst die Dicke elektrisch leitfähiger Folien (z. B. Batteriefolien) mit hoher Genauigkeit. Eine Vakuumvorrichtung saugt das Prüfmuster an, glättet es und sorgt dadurch für eine optimale, faltenfreie Auflage. Das Gerät ist vormontiert und für Offline‑Stichprobenprüfungen in der Qualitätskontrolle vorgesehen.

Besonderheiten

• Vakuum‑Glättung der Folie zur Eliminierung von Falten und Sicherstellung reproduzierbarer Positionierung
• Messhalter mit zwei kapazitiven Sensoren und integriertem Messeinsatz für einfache Referenzierung
• Datenaufnahme und Visualisierung über sensorTOOL (Web‑Interface)

Anwendungen
Schnelle Offline‑Prüfung der Foliendicke in der Qualitätskontrolle und Prozessüberwachung, z. B. bei Batteriefolien.

Charakteristika / Spezifikationen

• Auflösung: 10 nm
• Reproduzierbarkeit: 1 µm
• Messbare Foliendicke: < 1 mm
• Messprinzip: Verrechnung zweier kapazitiven Sensoren
• Probenahme: Externe Vakuumvorrichtung zur Glättung und Fixierung
• Konfiguration: vormontiert, betriebsbereit
• Software: sensorTOOL für Visualisierung und Einstellungen
