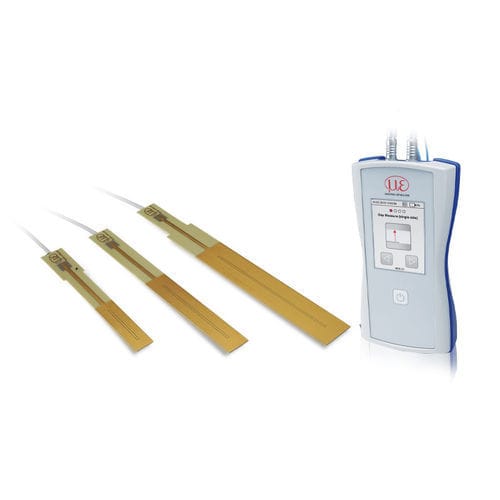

Linearer Wegaufnehmer capaNCDT MD6-22

kontaktloskapazitivMetall

Übersicht
Das capaNCDT MD6-22 ist ein kapazitives Zweikanal-Handmessgerät für mobile, hochpräzise Spaltmessungen. Dank voreingestellter Messmodi sofort einsatzbereit, bietet das Gerät ein intuitives Touch-Display, lange Akkulaufzeit und ist kompatibel mit allen kapazitiven Sensoren von Micro-Epsilon. Typische Einsatzzwecke sind Läuferspaltüberwachung in Windkraftanlagen und Walzenausrichtung in Maschinen.
Hauptmerkmale

• Kapazitives Handmessgerät mit zwei Kanälen für gleichzeitige oder vergleichende Messungen
• Hohe Auflösung und Linearität für präzise Spaltmessungen (Auflösung: 0,02 % d.M.; Linearität: ≤ ± 0,2 % d.M.)
• Touch-Display und voreingestellte Messmodi für schnelle Inbetriebnahme
• Messdatenspeicherung auf SD-Karte für Nachvollziehbarkeit
• Lange Akkulaufzeit (typ. 5 Std.) und geringes Gewicht (ca. 500 g ohne Magnethalter)
• Kompatibel mit der kompletten Palette kapazitiver Sensoren von Micro-Epsilon; mobile Spaltmessung bis ca. 12 mm mit Flachsensoren

Anwendungen

• Mobile Spalt- und Spielmessung bei Wartungsarbeiten in der Industrie
• Läuferspaltüberwachung in Windkraftanlagen
• Ausrichtung und Einstellung von Walzen in Maschinen und Fertigungsanlagen
• Vor-Ort-Prüfungen, die tragbare und präzise Messlösungen erfordern

Messbeispiele

• Einseitige Spaltmessung auf gekrümmten Oberflächen mit Flachsensoren
• Zweiseitige Spaltmessung auf ebenen Flächen mit Sensor-Align-Kompensation
• Zweiseitige Spaltmessung auf gekrümmten Oberflächen
• Auswertung/Kompensation von Signalen zweier Sensoren, die eine Seite messen
• Mobile Spaltmessung mit in den Spalt eingeführten Flachsensoren (bis ca. 12 mm)

Technische Daten

• Typ: kapazitives Zweikanal-Handmessgerät
• Kanalanzahl: 2
• Auflösung: 0,02 % d.M.
• Linearität: ≤ ± 0,2 % d.M.
• Grenzfrequenz / Bandbreite: 100 Hz
• Speicherung: SD-Karte
• Gewicht: ca. 500 g (ohne Magnethalter)
• Akkulaufzeit: ca. 5 Std.
• Anzeige / Bedienung: Touch-Display; voreingestellte Messmodi
• Kompatibilität: kompatibel mit allen kapazitiven Sensoren von Micro-Epsilon
