Metall-Dickenmessgerät capaNCDT DTV

für dünne Materialientragbarkontaktlos

Produktübersicht
Die capaNCDT DTV Serie ermöglicht die berührungslose Messung der Disc Thickness Variation (DTV) mittels kapazitiver Wegsensoren. Das System unterstützt synchronisierte Mehrspurmessungen an rotierenden Bremsscheiben und ist als Prüfstands-/Fahrzeuglösung sowie in Form eines portablen DTV‑Messkoffers für mobile Qualitätsprüfungen und Garantiefälle verfügbar.

Wesentliche Anwendungen

• Qualitätskontrolle auf Prüfständen
• Fahrversuche und F&E
• Werkstattinspektionen und Garantiekontrollen
• Entwicklungs‑ und Dauertests von Bremssystemen

Sensorprinzip (CSH1,4FL)

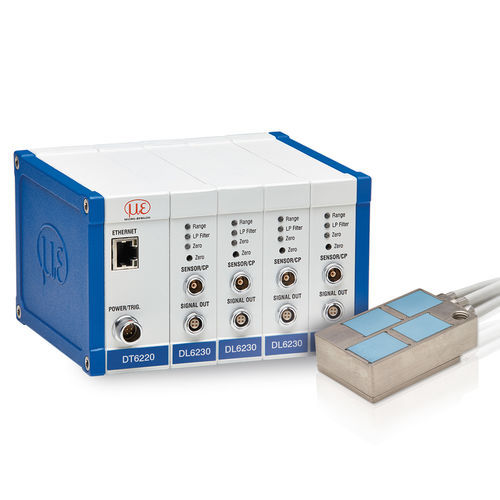

Der Mehrkanalsensor CSH1,4FL integriert vier kapazitive Messkanäle in einem kompakten Gehäuse zur synchronen Erfassung von vier Bahnen. Spiegelanordnungen an gegenüberliegenden Scheibenseiten ermöglichen genaue Dickenwerte. Ein keramisches Substrat schützt die Sensorelemente vor mechanischen und thermischen Belastungen und sorgt für thermische Stabilität.

Controller und Schnittstellen
Die Sensorkanäle werden synchron mit Controllern wie dem DT6220 (oder einem 2‑Kanal‑Controller für den portablen Koffer) verarbeitet. Daten stehen über analoge Ausgänge sowie digitale Schnittstellen (Ethernet, EtherCAT) zur Verfügung. Die Konfiguration und Bedienung erfolgen über ein integriertes Webinterface.

Portabler DTV‑Messkoffer
Der portable Messkoffer enthält einen 2‑Kanal‑Controller mit Softwarelizenz, zwei kapazitive Sensoren mit Kabeln und ein Montageset und stellt einen vollständigen mobilen Messkanal für schnelle DTV‑Auswertungen am PC oder Notebook bereit.

Software und Bedienung

• Umfangreiches DTV‑Softwarepaket mit Echtzeit‑Auswertung
• Algorithmen zum Maskieren von Scheibenbohrungen und Auswertemodi ohne Encoder
• Webbasierte Benutzeroberfläche für einfache Einrichtung und Überwachung

Technische Daten

• Messprinzip: kapazitive Dickenmessung von beiden Seiten (Differenzprinzip)
• Mehrspurfähigkeit: mehrere Sensorpaare oder integrierte Mehrkanalsensoren (CSH1,4FL)
• Dynamische Bandbreite: bis zu 20 kHz (Systemangabe); Beispielkonfiguration CSH1 + DT6220 bis 5 kHz (-3 dB)
• Schnittstellen: analoge Ausgänge, Ethernet, EtherCAT
• Einsatzbereiche: Prüfstand, Fahrversuch, Werkstatt, mobile Messungen
• Portables Kit: 2‑Kanal‑Controller, Softwarelizenz, Sensoren, Kabel, Montageset
