Linearer Wegaufnehmer capaNCDT 61x4

kontaktloskapazitivanalog

Produktbeschreibung

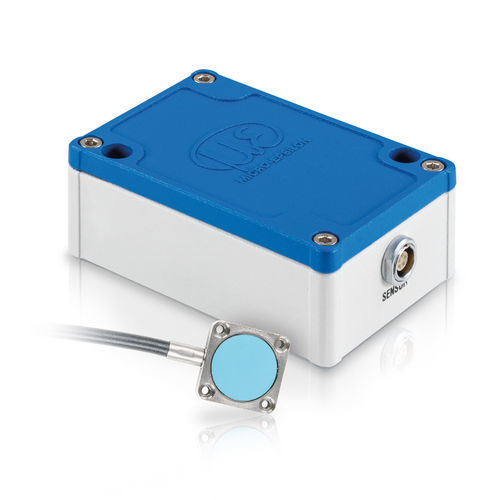

Das capaNCDT 61x4 ist ein aktives kapazitives System zur Messung von Weg, Abstand und Position. Es besteht aus einem Sensor mit integriertem Vorverstärker, einem robusten Sensorkabel und einem kompakten Controller. Das System ist ab Werk auf die gewünschte Kabellänge eingemessen und sofort einsatzbereit, ohne Kalibrierung vor Ort. Kabellängen bis zu 15 m sind erhältlich und machen das System geeignet für lange Signalübertragungswege in automatisierten Anwendungen.

Varianten / Controller

• capaNCDT 6114: aktives kapazitives System mit Analogausgang 0...10 V (kurzschlussfest). Optionen: ±5 V, 10...0 V. Ausgelegt für lange Signalübertragungsstrecken mit Kabel bis 15 m.
• capaNCDT 6124: wie 6114, zusätzlich mit RS485-Schnittstelle für robuste digitale Kommunikation über längere Kabellängen.

Sensor
Der aktive Flachsensor verfügt über ein Gehäuse aus Edelstahl und ein keramisches Messelement. Das integrierte Kabel reduziert den Einbauplatz und erhöht die mechanische Stabilität. Flexible, dennoch widerstandsfähige Verkabelung erleichtert die Integration in bewegte Anwendungen wie Roboter und Schleppketten.

Anwendungen

• Messungen an Robotern (bewegte Aufgaben, Kabel in Bewegung)
• Messaufgaben mit Schleppkettenführung
• Automatisierungstechnik
• Maschinenbau
• Halbleiterfertigung

Charakteristika / Technische Spezifikationen

• Messbereich: 2 mm
• Linearität: max. 2 µm
• Auflösung: max. 0,3 µm
• Ausgänge: Analog (0...10 V; Optionen ±5 V, 10...0 V) oder RS485 (abhängig von der Variante)
• Maximale Sensorkabellänge: bis zu 15 m (ab Werk einkalibriert)
• Robustes Sensorkabel, geeignet für Schleppketten und Roboter
• Integrierter Vorverstärker zur Verbesserung der Signalqualität
• Sofort einsatzbereit ohne Kalibrierung vor Ort
