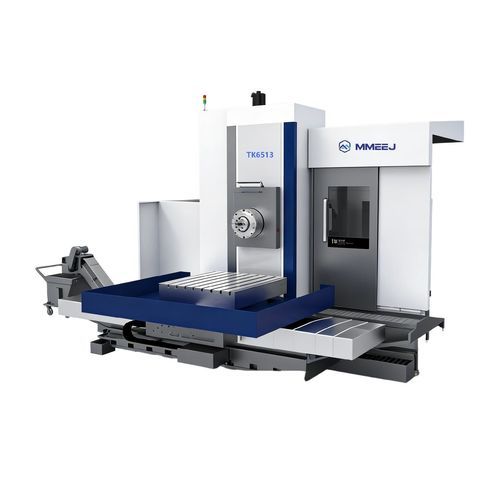

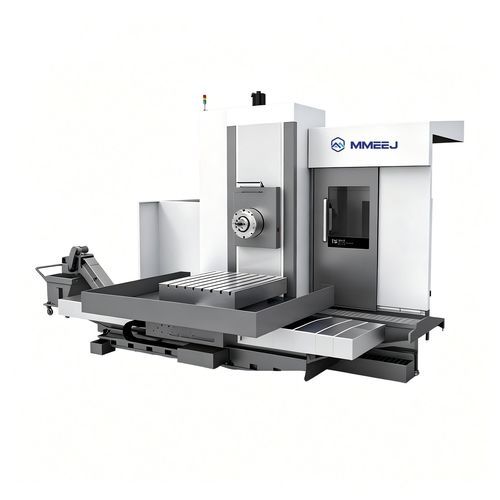

CNC-Ausbohrmaschine TK65 series

horizontalSäulenTischgerät

Übersicht
Die Maschine verfügt über ein T-förmiges Bett mit Einzelsäule und seitlich aufgehängtem Spindelkopf. Tisch und Vorschubwagen bewegen sich auf der Querschienenführung des Bettes (X-Achse); die Säule ist am Vorschubwagen befestigt und bewegt sich auf der Längsschienenführung (Z-Achse); der Spindelkopf läuft auf der vertikalen Säulenführung (Y-Achse). Der CNC-Tisch bietet eine 360°-Drehung (B-Achse) und die Spindel/Bohrwelle ist in einer Frässpindel (W-Achse) geführt. X-, Y- und Z-Führungen sind aus integralem Stahl, gehärtet und geschliffen auf ca. HRC60. Frontführungen verwenden PTFE-Platten; seitliche Führung erfolgt über Rollenführungen für geringe Reibung und stabile Genauigkeit. Die Tischdrehführung ist als Guss-PTFE-Paar ausgebildet; importierte Axiallager entlasten die Achslast. Ein Doppel-Schnecken-Mechanismus beseitigt Spiel und sorgt für stabile Bewegung und hohe Positioniergenauigkeit. Entwickelt für schweres Bohren, Fräsen und Schruppen großer Werkstücke.

Technische Daten (Auswahl Modelle)

• Serie und Modelle: TK(H)65 Serie — Beispiele: TK(H)6511B, TK(H)P6511B, TK(H)6513, TK(H)P6513, TK(H)6516, TK(H)P6516
• Tischgrößen (mm): Beispiele 1000×1250, 1250×1400, 1400×1600, 1600×1800, 2000×2000, 2000×2500, 2500×3000
• Max. zulässige Belastung: 5–30 t je nach Modell (z. B. 5 t; 10 t; bis 30 t)
• Spindeldurchmesser: φ110–φ160 mm (modellabhängig)
• Durchmesser Stirnkopf (falls vorhanden): bis φ900 mm
• Spindeldrehzahl: 10–2500 U/min (modellabhängig)
• Werkzeugaufnahme: JT50 / BT50
• Hauptmotorleistung: Beispiele bis 41/49,2 kW
• Max. Spindeldrehmoment: bis 3300/4000 Nm bei größeren Modellen
• Achsenhübe (Beispiele): X bis 4000 mm; Y bis 3000 mm; Z bis 2000 mm; W bis 1000 mm; U (falls vorhanden) bis 330 mm
• Vorschub- und Eilganggeschwindigkeiten: modellabhängig (typischer Eilgang X/Y/Z 10 m/min; W-Eilgang bis 24 m/min bei einigen Modellen)
• Positioniergenauigkeit (Norm JB/T4373.1-2019): X/Y/Z typ. 0,015–0,028 mm; Wiederholgenauigkeit X/Y/Z 0,01–0,013 mm; Wiederholgenauigkeit W 0,014–0,016 mm
• CNC-Steuerung: SIEMENS 828D

Hauptmerkmale / Technische Spezifikationen

• Layout: T-Bett, Einzelsäule, seitlich aufgehängter Spindelkopf
• Tisch: 360°-Rotation (B-Koordinate)
• Spindel/Bohrwelle: beweglich in Frässpindel (W-Achse)
• Führungen: integrale Stahlführungen auf X, Y, Z gehärtet ~HRC60
• Niedrigreibungs-Kombination: PTFE-Frontplatten und seitliche Rollenführungen für stabile Genauigkeit
• Tischdrehführung: Guss/PTFE-Paar mit importiertem Axiallager
• Spielbeseitigung: Doppel-Schnecken-Mechanismus
• Werkzeugaufnahme: JT50 / BT50
• CNC-Steuerung: SIEMENS 828D
• Mehrere Modellvarianten in der TK65-Serie mit unterschiedlichen Tischgrößen, Lasten, Motorleistungen und Hüben für die Bearbeitung großer Bauteile
