CNC-Ausbohrmaschine TK 61 series

horizontalTischgerät4-Achs

Beschreibung

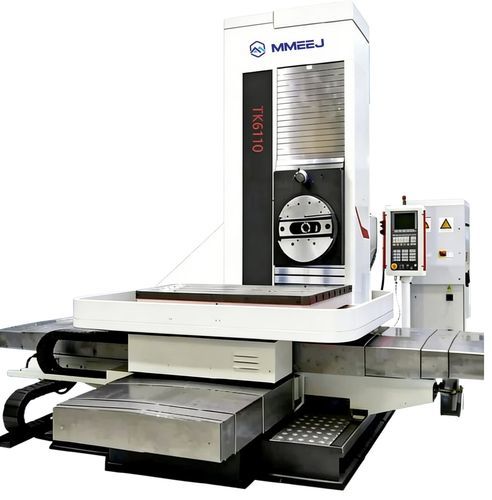

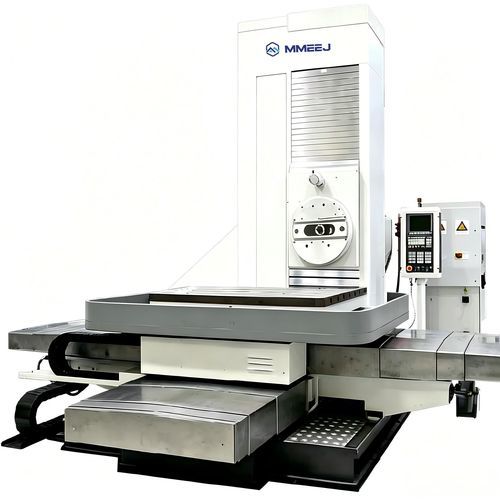

Vollständig CNC-gesteuertes Bettbohrwerk der Serie TK 61 (Modelle TK6110 A/B und TK6130 A/B). Der Hauptantrieb nutzt einen AC-Variable-Speed-Motor mit stufenloser Geschwindigkeitsregelung in hohen und niedrigen Bereichen, Spindelausrichtung und Bremsfunktion. Jede Hauptvorschubachse wird von einem eigenen AC-Servomotor angetrieben, gekoppelt an eine Kugelgewindetrieb-Übertragung. Die Hauptstrukturelemente sind nach der Architektur hochwertiger CNC-Werkzeugmaschinen ausgelegt, um zukünftige Funktionsausbauten zu ermöglichen.

Models

• Model A — With Fixed Facing Head
• Model B — Without Fixed Facing Head

Target industries

• Model A (With Fixed Facing Head): Hochspannungs-Schaltanlagen; Pumpen und Ventile; Erdölmaschinen; Chemische Maschinen.
• Model B (Without Fixed Facing Head): Baumaschinen; Automobilkomponenten; Luft- und Raumfahrt; Formen und Werkzeuge; Elektromotoren.

Tabular specifications (per model)
Einheit | TK6110 A | TK6110 B | TK6130 A | TK6130 B
Bohrspindel-Durchmesser (mm) | 110 | 110 | 130 | 130
Spindelkonus | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I
Spindeldrehzahl (U/min) | 10-1500 | 10-1500 | 10-1500 | 10-1500
Facing Head Durchmesser (mm) | 670 | - | 800 | -
Facing Head Drehzahl (U/min) | 7-165 | - | 5-125 | -
Tischabmessungen (B × L) (mm) | 1250x1400 | 1250x1400 | 1400x1600 | 1400x1600
Tisch Tragfähigkeit (kg) | 5000 | 5000 | 8000 | 8000
Tisch Querverfahrweg X (mm) | 1800 | 1800 | 2200 | 2200
Spindel Vertikalhub Y (mm) | 1600 | 1600 | 2000 | 2000
Tisch Längsverfahrweg Z (mm) | 1400 | 1400 | 2000 | 2000
Spindel Axialhub W (mm) | 600 | 500 | 800 | 600
Facing Head Schlittenhub U (mm) | 200 | - | 300 | -
Vorschubbereich X,Y,Z (mm/min) | 2.5-5000 | 2.5-5000 | 2.5-10000 | 2.5-10000
Vorschubbereich W (mm/min) | 2.5-3000 | 2.5-3000 | 2.5-3000 | 2.5-3000
Vorschubbereich U (mm/min) | 1-500 | - | 1-500 | -
B (U/min) | 0.003-1 | 0.003-1 | 0.003-1 | 0.003-1
Positioniergenauigkeit X,Y,Z (mm) | 0.018 | 0.018 | 0.02 | 0.02
Positioniergenauigkeit W (mm) | 0.025 | 0.025 | 0.025 | 0.025
Positioniergenauigkeit U (mm) | 0.025 | - | 0.025 | -
B (·) | 8 | 8 | 8 | 8

Merkmale / Technische Spezifikationen

• Bohrspindel-Durchmesser (mm): TK6110 A = 110; TK6110 B = 110; TK6130 A = 130; TK6130 B = 130.
• Spindelkonus: BT50/P50T-I für alle Modelle.
• Spindeldrehzahl (U/min): 10-1500 für alle Modelle.
• Facing Head Durchmesser (mm): TK6110 A = 670; TK6110 B = -; TK6130 A = 800; TK6130 B = -.
• Facing Head Drehzahl (U/min): TK6110 A = 7-165; TK6110 B = -; TK6130 A = 5-125; TK6130 B = -.
• Tischabmessungen (mm): TK6110 A = 1250x1400; TK6110 B = 1250x1400; TK6130 A = 1400x1600; TK6130 B = 1400x1600.
• Tisch Tragfähigkeit (kg): TK6110 A/B = 5000; TK6130 A/B = 8000.
• Querverfahrweg X (mm): TK6110 A/B = 1800; TK6130 A/B = 2200.
• Vertikalhub Y (mm): TK6110 A/B = 1600; TK6130 A/B = 2000.
• Längsverfahrweg Z (mm): TK6110 A/B = 1400; TK6130 A/B = 2000.
• Axialhub W (mm): TK6110 A = 600; TK6110 B = 500; TK6130 A = 800; TK6130 B = 600.
• Facing Head Schlittenhub U (mm): TK6110 A = 200; TK6110 B = -; TK6130 A = 300; TK6130 B = -.
• Vorschubbereiche X/Y/Z (mm/min): TK6110 A/B = 2.5-5000; TK6130 A/B = 2.5-10000.
• Vorschubbereich W (mm/min): alle Modelle = 2.5-3000.
• Vorschubbereich U (mm/min): TK6110 A = 1-500; TK6110 B = -; TK6130 A = 1-500; TK6130 B = -.
• B (U/min): 0.003-1 für alle Modelle.
• Positioniergenauigkeit X/Y/Z (mm): TK6110 A/B = 0.018; TK6130 A/B = 0.02.
• Positioniergenauigkeit W (mm): 0.025 für alle Modelle.
• Positioniergenauigkeit U (mm): TK6110 A = 0.025; TK6110 B = -; TK6130 A = 0.025; TK6130 B = -.
• Zusätzliche technische Hinweise: Maschine verwendet AC-Variable-Speed-Hauptantrieb, unabhängige AC-Servomotoren mit Kugelgewindetrieb an den Hauptachsen, FAGOR Linearencoder (Spanien) für Closed-Loop-Regelung und einen gängigen importierten CNC-Controller mit erweiterten Funktionen einschließlich 4-Achsen-Simultaninterpolation.
