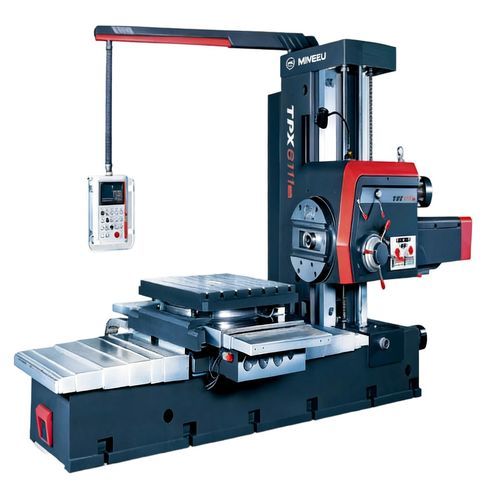

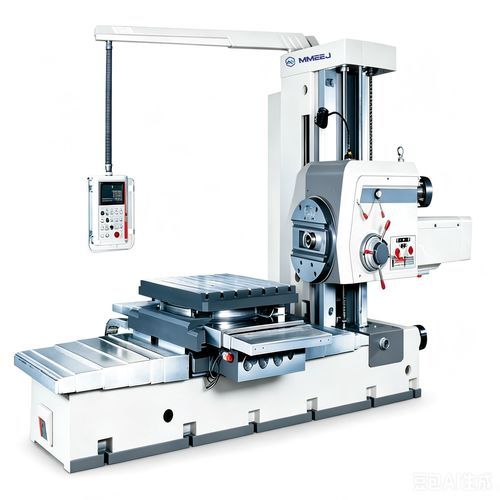

CNC-Bohrwerk TPX Series

horizontalbodenstehendTischgerät

Overview
Die TPX Series umfasst horizontale Fräs‑ und Bohr‑/Ausdrehmaschinen, ausgelegt für Roh‑ und Feinbohrarbeiten sowie das Fräsen großer oder kastenförmiger Bauteile. Geeignet für schwere und präzise Bearbeitungen an Innenbohrungen, zylindrischer Drehung und Nutfräsungen.

Konstruktion & Präzision
Die Maschinen verfügen über ein 4×90° optisches Positioniersystem für die genaue Indexierung großer Werkstücke und ein präzises digitales Anzeige‑System (DRO) zur Koordinatenkontrolle. Typische lineare Ablesegenauigkeit: 0,005 mm (X/Y/Z); B‑Achse Ablesegenauigkeit 0,001 mm bei entsprechenden Modellen.

Technische Daten (Kurzfassung)

• Serienname: TPX Series (Modelle: TPX6111B, TPX6111B/2, TPX6111B/3, TPX6113, TPX6113/2, T(P)X6211, T(P)X6213, T(P)X6511×2, T(P)X6513×2).
• Spindeldurchmesser: meist 110 mm oder 130 mm. Spindelkonus: Morse No.6 oder Metric 80 (ISO 7:24 No50) je nach Modell.
• Spindeldrehmoment: typisch 1225 N·m bis 3136 N·m bei größeren Modellen; maximale Axialkraft bis 31.360 N.
• Spindeldrehzahlbereiche: 8–1000 U/min oder 4–800 U/min; Drehzahleinstellungen je Modell (typ. 18–24 Stufen).
• Hauptspindel‑Motorleistung: üblicherweise 7,5 kW (kleinere Modelle) oder 15 kW (größere Modelle).
• Planscheibe: Ø 600–750 mm; Drehmoment bis 4.900 N·m; Drehzahlbereiche 4–200 U/min oder 2,5–125 U/min.
• Arbeitstisch: variable Abmessungen (z. B. 1100×960 mm bis 1800×1600 mm); Traglast 5.000 kg bis 10.000 kg je nach Variante; T‑Nut Maße und Anzahl modellabhängig.
• Verfahrwege: X bis 2.000 mm (auf Anfrage verlängerbar); Y bis 1.800 mm; Z bis 2.000 mm bei größeren Modellen; W/U Achsen und Mehrfachkonfigurationen verfügbar.
• Vorschub & Eilgang: Eilgang typ. X/Y/Z/W = 2.500 mm/min; Vorschub pro Spindelumdrehung ca. 0,01–8 mm/U je nach Achse und Modell.
• Lineare Ablesegenauigkeit: 0,005 mm (X/Y/Z); B‑Achse 0,001 mm, sofern vorhanden.

Anwendungen
Typische Anwendungen: Bearbeitung von Innenbohrungen, zylindrisches Drehen, Planschlichten, Nutenfräsen und die Bearbeitung schwerer Bauteile für Branchen, die große Werkstücke handhaben (Gehäuse, Getriebegehäuse, große Wellen, kastenförmige Komponenten). Die Maschinen tragen hohe Lasten und liefern präzise Indexierung für Mehrseitenbearbeitung.

Optionen & Anpassung

• Arbeitstisch‑Abmessungen und T‑Nut‑Konfigurationen auf Anfrage anpassbar.
• Verlängerbare Verfahrwege X/Y/Z, Doppelkonfigurationen (W1/W2, U1/U2) und verschiedene Spindelkonusse je Modell verfügbar.
• Steuerungs‑ und Messoptionen: DRO‑Konfigurationen, optische Indexierung und weitere werkseitige Optionen zur Anpassung an Produktionsanforderungen.

Bestellinformationen
Bei Angebotsanfrage bitte Werkstückmaße, Material, maximales Gewicht, gewünschten Spindelkonus und Präzisionsanforderungen angeben. Kontaktieren Sie den Lieferanten, um das geeignete Modell und die passende Konfiguration zu besprechen.
