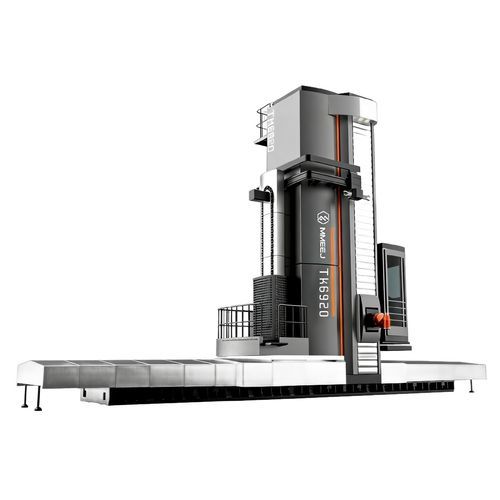

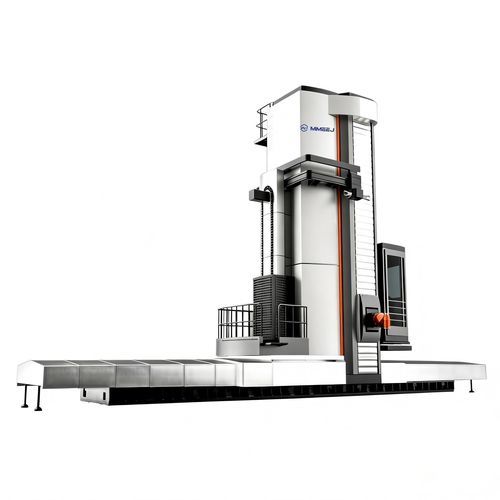

CNC-Bohrwerk TK69 series

horizontalbodenstehendDrehtisch

Kurzbeschreibung

• Serie 69 Bettbohrwerke CNC (TK69-Serie) für schwere Werkstücke und kombinierte Fräs-/Bohrbearbeitungen.
• Führungstypen: Rollen-Gleit-Hybrid; hochgeschwindigkeits-importierte Rollenlinearführungen; geschlossene hydrostatische Führungsstruktur mit Mehrpumpensystem (strukturbedingte Varianten verfügbar).
• CNC-Drehtisch: Tragfähigkeit 20 t–200 t; Tischgrößen von 2 m × 2 m bis 5 m × 10 m; unterstützt willkürliche Indexierung und gleichzeitige Mehrachsen-Kopplung.
• Verfügbare Werkzeugspeicherkapazitäten und Spindeldurchmesser je nach Bedarf (modellabhängig).

Technische Daten
Technische Daten:
Item | EINHEIT | TK6913-HA | TH6913-HA | TK6916-HA | TH6916-HA | TK6920-HQ | TH6920-HQ | TK6920-HA | TH6920-HA
Werkzeugmagazinkapazität (wahlweise) | PCS | / | 40-120 | / | 40-120 | / | 40-120 | / | 40-120
Bohrspindeldurchmesser | mm | 130 | 130 | 160 | 160 | 200 | 200 | 200 | 200
Hauptmotorleistung | kW | 22/30 | 22/30 | 71 | 71 | 100 | 100 | 100 | 100
Frässpindelkopfgröße | mm | 220 | 220 | 280 | 280 | 340 | 340 | 340 | 340
Bohrspindel-Kegelbohrung | | 7:24 ISO | 7:24 ISO | 50 | 50 | 60 | 60 | 60 | 60
Ram-Querschnittsgröße | mm | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 530×530 | 530×530
Ram-Schnellverfahrgeschwindigkeit (W) | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
Bohrspindel-Schnellvorschubgeschwindigkeit (Z) | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
Spalten-Schnellverfahrgeschwindigkeit (X) | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
Spindelkopf-Schnellverfahrgeschwindigkeit (Y) | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
Spindelmoment | N·m | 11500 | 11500 | 11500 | 11500 | 11500 | 11500 | 12500 | 12500
Spindeldrehzahlen | U/min | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000
Ram-Hub (Z) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
Bohrspindel-Hub (W) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
Säulenverfahrweg (X) | mm | 8000 (kann in Vielfachen von 1 m verlängert werden) | 8000 (kann in Vielfachen von 1 m verlängert werden) | 8000 (kann in Vielfachen von 1 m verlängert werden) | 8000 (kann in Vielfachen von 1 m verlängert werden) | 8000 (kann in Vielfachen von 1 m verlängert werden) | 8000 (kann in Vielfachen von 1 m verlängert werden) | 8000 (kann in Vielfachen von 1 m verlängert werden) | 8000 (kann in Vielfachen von 1 m verlängert werden)
Spindelkopf-Hub (Y) | mm | 4000 (kann in 0,5 m-Schritten vergrößert werden) | 4000 (kann in 0,5 m-Schritten vergrößert werden) | 4000 (kann in 0,5 m-Schritten vergrößert werden) | 4000 (kann in 0,5 m-Schritten vergrößert werden) | 4000 (kann in 0,5 m-Schritten vergrößert werden) | 4000 (kann in 0,5 m-Schritten vergrößert werden) | 4000 (kann in 0,5 m-Schritten vergrößert werden) | 4000 (kann in 0,5 m-Schritten vergrößert werden)
Ram-Vorschub (W) | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
Bohrachsen-Vorschub (Z) | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
Säulen-Vorschub (X) | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Spindelkopf-Vorschub (Y) | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Siemens CNC system | | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system

Merkmale / technische Spezifikationen

• Serie: TK69-Serie (Serie 69 Bettbohrwerke CNC).
• Führungstypen: Rollen-Gleit-Hybrid; hochgeschwindigkeits-importierte Rollenlinearführungen; geschlossene hydrostatische Führungsstruktur mit Mehrpumpensystem (strukturvarianten verfügbar).
• CNC-Steuerung: Siemens CNC system.
• Drehtisch: Tragfähigkeit 20 t – 200 t; Tischabmessungen von 2 m × 2 m bis 5 m × 10 m; unterstützt willkürliche Indexierung und gleichzeitige Mehrachsen-Kopplung.
• Werkzeugmagazinkapazität: wählbar, typischer Bereich 40–120 Stück (modellabhängig; einige Spalten zeigen '/' wenn nicht anwendbar).
• Bohrspindeldurchmesser nach Modell: TK6913/TH6913 ≈ 130 mm; TK6916/TH6916 ≈ 160 mm; TK6920-Varianten ≈ 200 mm.
• Hauptmotorleistung (Beispiele): 22/30 kW (einige Modelle), bis zu 71 kW und 100 kW bei größeren Varianten.
• Frässpindelkopfgrößen (Beispiele): 220 mm, 280 mm, 340 mm je nach Modell.
• Spindelkegel: 7:24 ISO (typisch) und weitere Kegel je nach Modell.
• Ram-Querschnittsgrößen: typ. 480×480 mm; größere Varianten 530×530 mm.
• Verfahr- und Hubbereiche: Ram-Hub (Z) 1200 mm; Bohrspindel-Hub (W) 1200 mm; Säulenverfahrweg (X) Standard 8000 mm (verlängerbar in 1 m-Schritten); Spindelkopf-Hub (Y) 4000 mm (erweiterbar in 0,5 m-Schritten).
• Schnellfahrgeschwindigkeiten: Ram/Z Spindel bis zu 10000 mm/min (bei einigen Varianten 8000 mm/min); Säule/Spindelkopf bis zu 15000 mm/min (bei einigen Varianten 12000 mm/min).
• Vorschubbereiche: Ram und Bohrachse 0.1–4000 mm/min; Säule und Spindelkopf 0.1–6000 mm/min.
• Spindelleistung: Drehmoment bis ~12500 N·m (modellabhängig); Spindeldrehzahlen 1.6–1200/2000 U/min (modellabhängig).
