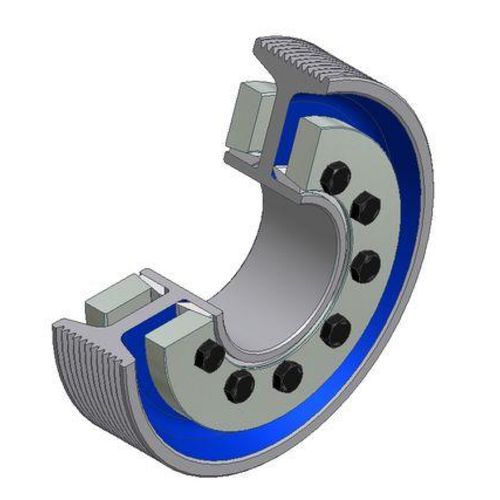

Starre Kupplung MAV 2008 seriesWelledreiteilige SchrumpfscheibeTrocken
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- starr
- Produktanwendung
- Welle
- Weitere Eigenschaften
- dreiteilige Schrumpfscheibe, Trocken
- Befestigung
- Flansch
- Drehmoment
Min: 38 Nm
(28,0274 ft.lb)Max: 1.800.000 Nm
(1.327.611,8687 ft.lb)
Beschreibung
außenverriegelung für Hohlwelle (Nabe) - Wellenverbindung
selbstlösende Kegel, gefettet mit MoS2 (μ = 0,05)
schrauben müssen mit MoS2 (μ = 0,10) gefettet sein
verzinkte Außenringe
O-Ring zwischen den Außenringen ab Größe d = 140 mm und darüber
MAV 2008: Standard-Baureihe, mittlere Leistung
in den Versionen HALF HC und HT sind die Leistungen um 50% reduziert
toleranz des Nabenaußendurchmessers: h8
oberflächengüte von Welle und Nabe Ra < 3,2 μm
kontaktfläche zwischen Welle und Nabenbohrung fettfrei und trocken (μ = 0,15)
Zusammensetzung
geschlitzter Innenring geteilt (Anzahl 2 in geteilt, Anzahl 1 in HC und HT)
vorderer Außenring (geteilt, HC)
hinterer Außenring (geteilt, HT)
schrauben werden auf Anfrage separat geliefert
---
