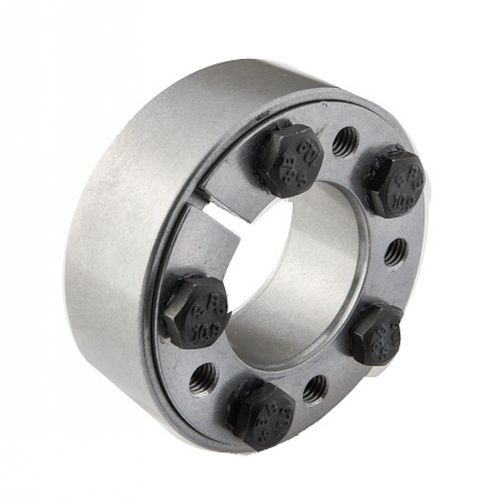

Starre Kupplung MAV 3009 Wellezweiteilige SchrumpfscheibeTrocken
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- starr
- Produktanwendung
- Welle
- Weitere Eigenschaften
- zweiteilige Schrumpfscheibe, Trocken
- Befestigung
- Flansch
- Drehmoment
Max: 3.377.000 Nm
(2.490.747,3781 ft.lb)Min: 1.540 Nm
(1.135,8457 ft.lb)
Beschreibung
außenverriegelung für Hohlwelle (Nabe) - Wellenverbindung
zweiteilige Ausführung
selbstlösende Kegel, gefettet mit MoS2 (μ = 0,05). Die Baureihen MAV 3008 - MAV 3009 haben geölte Kegel (selbsthemmend) bis zur Größe 68×115
schrauben mit MoS2 gefettet (μ = 0,10)
MAV 3008 - MAV 3009: Standardreihe, mittlere Leistung
toleranz des Nabenaußendurchmessers: h8
oberflächengüte von Welle und Nabe Ra < 3,2 μm
kontaktfläche Welle - Nabenbohrung fettfrei und trocken (μ = 0,15)
Zusammensetzung
geschlitzter Innenring, mit integriertem Abdrückgewinde
außenring
satz Sechskantschrauben, Klasse 10.9 (Größe < M6 der Klasse 8.8) für die Baureihen MAV 3008 - MAV 3108 - MAV 3208; Klasse 12.9 für die Baureihen MAV 3009 - MAV 3209
gehärtete Unterlegscheiben DIN 6916 für Geräte mit Schraubengröße ≥ M16
---
