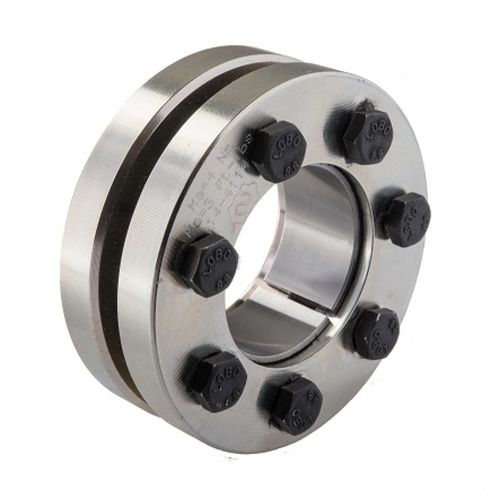

Starre Kupplung MAV 2208 Welledreiteilige SchrumpfscheibeTrocken
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- starr
- Produktanwendung
- Welle
- Weitere Eigenschaften
- dreiteilige Schrumpfscheibe, Trocken
- Befestigung
- Flansch
- Drehmoment
Min: 1.210 Nm
(892,4502 ft.lb)Max: 2.140.000 Nm
(1.578.382,9995 ft.lb)
Beschreibung
außenverriegelung für Hohlwelle (Nabe) - Wellenverbindung
dreiteilige Ausführung
selbstlösende Kegel, gefettet mit MoS2 (μ = 0,05)
schrauben mit MoS2 befettet (μ = 0,10)
verzinkte Außenringe
O-Ring zwischen den Außenringen ab Größe d = 140 mm und darüber
MAV 2208: schwere Baureihe, hohe Tragfähigkeit
toleranz des Nabenaußendurchmessers: h8
oberflächengüte von Welle und Nabe Ra < 3,2 μm
kontaktfläche Welle - Nabenbohrung fettfrei und trocken (μ = 0,15)
Zusammensetzung
geschlitzter Innenring
vorderer Außenring
hinterer Außenring
satz Sechskantschrauben mit Kopf, Güteklasse 10.9 (Größe < M6 der Güteklasse 8.8)
---
