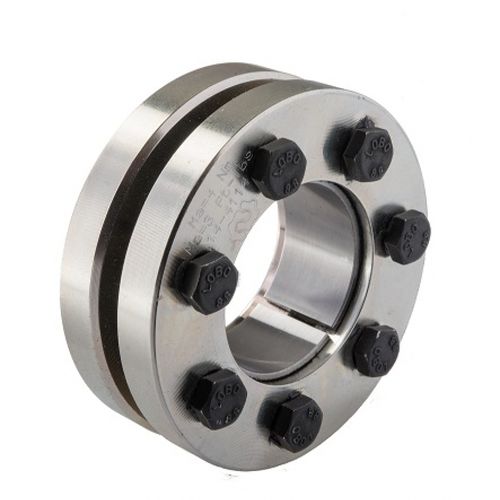

Starre Kupplung MAV 2108 dreiteilige SchrumpfscheibeFlansch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- starr
- Weitere Eigenschaften
- dreiteilige Schrumpfscheibe
- Befestigung
- Flansch
- Drehmoment
Max: 1.300.000 Nm
(958.830,7941 ft.lb)Min: 11.000 Nm
(8.113,1836 ft.lb)
Beschreibung
außenverriegelung für Hohlwelle (Nabe) - Wellenverbindung
dreiteilige Ausführung
selbstlösende Kegel, gefettet mit MoS2 (μ = 0,05)
schrauben mit MoS2 befettet (μ = 0,10)
verzinkte Außenringe
O-Ring zwischen den Außenringen ab Größe d = 140 mm und darüber
MAV 2108: Leichte Baureihe, geringe Tragfähigkeit
toleranz des Nabenaußendurchmessers: h8
oberflächengüte von Welle und Nabe Ra < 3,2 μm
kontaktfläche Welle - Nabenbohrung fettfrei und trocken (μ = 0,15)
Zusammensetzung
geschlitzter Innenring
vorderer Außenring
hinterer Außenring
satz Sechskantschrauben, Güteklasse 10.9 (Größe
---
Kataloge
MAV - SD and rigid couplings
44 Seiten
