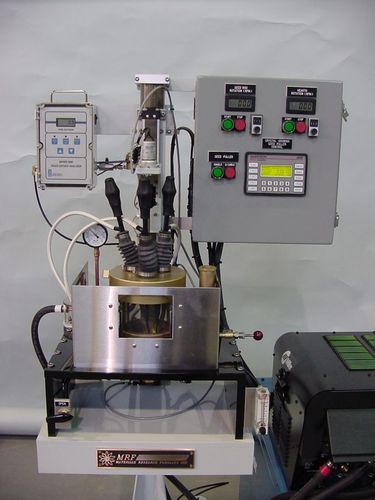

Kammerofen TA-200

SchmelzKristallwachstumelektrisch

Unser kostengünstigster Ofen für die Züchtung von Kristallen in Laborgröße nach der Czochralski-Methode ist unser Lichtbogen-Schmelzofen TA-200 mit der Option Kristallzüchtung. Diese Option umfasst alle Komponenten für die Züchtung von Einkristallen aus Halbleitermaterialien (Silizium, Germanium und Galliumarsenid), Metallen, Salzen und synthetischen Edelsteinen. Dieser Ofen verwendet drei elektrische Lichtbögen, die Materialien bei über 3500°C schmelzen können. Ein am Keimstab befestigter Kristallkeim senkt sich dann in den 2″ (50 mm) großen Tiegel, der die Schmelze enthält. Die Steuerung ist so programmiert, dass der wachsende Kristall gezogen wird. Die Ziehgeschwindigkeit ist einstellbar und lässt sich bis auf 0,001 mm/min genau steuern. Ein separater Motor sorgt für die Drehung des 3/8"-Keimstabs; die maximale Ziehhöhe beträgt 7″ (176 mm). Der untere Tiegel ist auch mit einem Rotationsmotor erhältlich. Allgemeine Spezifikationen für die Kristallzüchtung nach der Czochralski-Methode einstellbare Ziehgeschwindigkeit bis zu 0,001 mm/min. 7″ (178 mm) Verfahrweg 2″ (50mm) Tiegel einstellbare Keimstabrotation Einzelheiten Lichtbogenschmelzofen Details Vollständige Angaben zum Lichtbogenschmelzofen finden Sie unter Lichtbogenschmelzofen TA-200. Im Folgenden werden nur die Komponenten für die Kristallzucht beschrieben. Komponenten des Kristallziehers Ein Servomotor und Antrieb zur Steuerung der Fahrgeschwindigkeit Ein Untersetzungsgetriebe, das langsame Ziehgeschwindigkeiten von 14 mm pro Minute bis hinunter zu 0,001 mm pro Minute ermöglicht Ein Präzisionsschlitten für die Auf- und Abwärtsbewegung der Saatgutstange in der Kammer mit einem Verfahrweg von 178 mm (7") Ein Gleichstrommotor, mit dem die Saatgutstange mit 0 bis 30 U/min gedreht werden kann Eine vakuumdichte Abdichtung um die Saatgutstange zur Isolierung der Kammerumgebung Touchscreen für eine einfache programmierbare Bedienung und Anzeige des Kristallziehers Alle elektrischen Komponenten sind im Steuergehäuse untergebracht
