Rohrförmiger Ofen

KristallwachstumHärteelektrisch

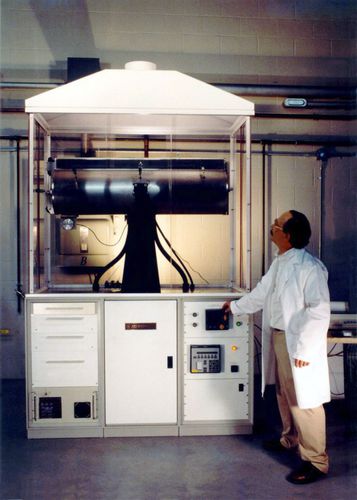

Ein Röhrenofen für die Kristallzüchtung mit einem programmierbaren Bewegungssystem, das die gesamte heiße Zone über lange Zeiträume "schaukelt" und dabei Temperaturen von bis zu 1300 °C in einer oxidierenden Umgebung aufrechterhält. Die beheizte Zone besteht aus einem 50″ langen Mullitrohr mit Heizelementen vom Typ Widerstand. Die heiße Zone enthält drei unabhängige Heizelemente. Die gesamte heiße Zone kann kontinuierlich in einem Winkel von 90° geschwenkt werden und ist für die Züchtung von Kristallverbunden vorgesehen. Nach Beendigung des Heizzyklus lässt ein einzigartiges Abschrecksystem die Kristallverbunde zur schnellen Abkühlung auf eine kontrollierte Tiefe in ein Kühlmedium fallen. Allgemeine Spezifikationen: Röhrenförmige 4″ x 28″ nutzbare heiße Zone kontinuierliche 90°-Drehung mit Schaukelantrieb Schnellabschreckmechanismus für sofortige Abkühlung +/- 1 Grad C gleichmäßige heiße Zone Die Kammer und die heiße Zone bestehen aus einem 50″ langen Mullitrohr mit Widerstandsheizelementen. Die heiße Zone enthält drei unabhängige Heizelemente. Eine Mittelzone von 28″ mit 10″ Pufferzonen an jeder Seite sorgt für eine Gleichmäßigkeit von +/- 1°C über die gesamten 28″ und kann eine Temperatur von 1300°C aufrechterhalten. Die Heißzonen-Kammer ist in einem durchsichtigen Gehäuse für Sicherheit und saubere Umgebungen untergebracht. In der Kammer befindet sich ein Muffelrohr, das mit Hilfe von Endstopfen in der heißen Zone fixiert und zentriert ist. Dieses Muffelrohr enthält das Medium. Ein Ende des Muffelrohrs ist mit einem Stopfen abgedeckt, das andere Ende ist eine federbelastete Abdeckung, die automatisch entfernt wird, wenn das Medium zum Abschrecken bereit ist. Ein Mitteldraht verläuft durch die Mitte des Rohrs und ist mit der Kristallampulle verbunden, so dass die Abschreckgeschwindigkeit und der Abschreckungsabstand programmiert werden können.
