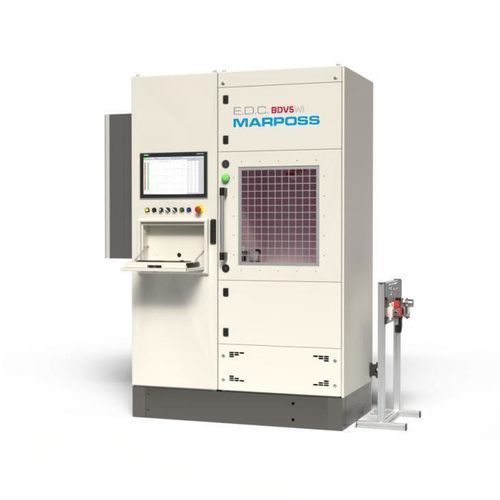

DC-Hochspannungsprüfgerät BDV5

AC

Übersicht Der BDV-Prüfstand ist ein Hochspannungsteststand zur Validierung der Durchschlagsspannung (BDV) und zur Überprüfung der elektrischen Isolationsleistung von Hochspannungskomponenten. Das System bietet eine kontrollierte und reproduzierbare Prüfumgebung, besonders geeignet für Forschung und Entwicklung, Materialcharakterisierung, Konstruktionsoptimierung und frühzeitige Erkennung möglicher Isolationsschwächen. Der Prüfstand führt BDV-Tests in AC oder DC an einer breiten Palette von Komponenten durch. Die Komponente wird in spezieller Vorrichtung platziert und über HV-Klemmen und leitfähige Medien angeschlossen; die Spannung wird dann gemäß einer programmierbaren Rampe mit automatischer Durchschlagserkennung angelegt.

Anwendungsbereiche Das System dient der Überprüfung der elektrischen Isolierung und der Charakterisierung dielektrischer Grenzen für Komponenten wie Statoren von Elektromotoren, Hairpins, lackierte Leiter, HV-Steckverbinder, Kabelbäume und eingetauchte oder vergossene Bauteile. Prüfparameter sind über dedizierte Rezepte konfigurierbar und umfassen Rampenrate, Prüfzeit und Stromschwelle. Durchschlagsspannung, Leckstrom und Prüfzeit werden während des Tests aufgezeichnet.

Technische Tabelle Produkttyp: Hochspannungsteststand zur Validierung der Durchschlagsspannung (BDV)
Anwendung: Überprüfung der elektrischen Isolierung und Charakterisierung dielektrischer Grenzen
Prüfbare Komponenten: Statoren von Elektromotoren, Hairpins, lackierte Leiter, HV-Steckverbinder, Kabelbäume und eingetauchte oder vergossene Bauteile
Prüfmodi: BDV in AC oder DC
Maximale AC-Spannung: 30 kVrms bei 50/60 Hz
AC-Generator Ausgangsstrom: 250 mA bei 10 kV AC; 60 mA bei 30 kV AC
Optionaler DC-Generator: Bis zu 6 kV / 20 mA
Einstellbare Auslöseschwelle: Vom Anwender für jeden Test konfigurierbar, typischerweise bis 40 mA
Spannungsrampe: Programmierbar, z.B. 500 V/s
BDV-Erkennung: Automatische Durchschlagserkennung
Konfigurierbare Parameter: Spannungslampe, Prüfzeit, Stromschwelle
Aufgezeichnete Größen: Durchschlagsspannung, Leckstrom, Prüfzeit

Technische Spezifikationen

• Prüfmodi: AC BDV und DC BDV
• Maximale AC-Prüfspannung: 30 kVrms bei 50/60 Hz
• AC-Generator Ausgangsstromfähigkeit: 250 mA bei 10 kV AC; 60 mA bei 30 kV AC
• Optionaler DC-Generator: bis zu 6 kV, 20 mA
• Programmierbare Spannungsrampe (Beispiel: 500 V/s) und vom Anwender definierbare Rampeprofile
• Einstellbare Auslöseschwelle/Strombegrenzung pro Test (typisch bis 40 mA)
• Automatische Durchschlagserkennung und Protokollierung
• Pro Test aufgezeichnete Daten: Durchschlagsspannung, Leckstrom, Prüfzeit
• Rezeptbasierte Konfiguration: Rampenrate, Prüfzeit, Stromschwelle und weitere Parameter
• Geeignet für: Statoren, Hairpins, lackierte Leiter, HV-Steckverbinder, Kabelbäume, eingetauchte/vergossene Bauteile
