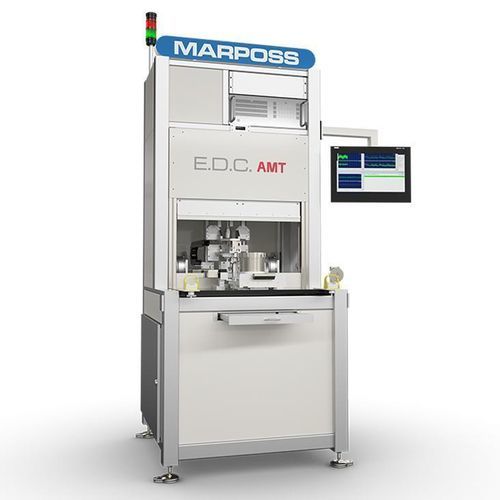

Isolationstester AMT5/W

KlangqualitätSicherheitelektrische Sicherheit

Übersicht
Die AMT5/W-Familie umfasst konfigurierbare Systeme zur automatischen Prüfung von Elektromotoren in Produktions- und Laborumgebungen. Jede Lösung wird nach Kundenanforderungen entwickelt, um reproduzierbare End-of-Line-Prüfungen und R&D-Charakterisierungen zu ermöglichen. Die Konfigurationen reichen von manuell bestückten Prüfständen für Kleinserien bis zu teil- oder vollautomatisierten Mehrstationslinien für hohe Durchsätze.

Hauptanwendungen
Das AMT5/W eignet sich für End-of-Line-Prüfungen in der Produktion und für R&D/Laborcharakterisierung (ATC320/W-Version). Lieferformen sind einzelne Prüfstände, halbautomatische Inseln oder vollständig integrierte automatische Stationen, je nach Produktionsanforderung.

Wesentliche Systemkomponenten

• AMT320/W Rechnergestützte Steuereinheit: Steuerung des Prüfablaufs und der Automatisierung.
• Aktiver oder passiver Bremsen: für Last- und Bremsprüfungen, einschließlich Regenerationsoptionen.
• Power Supply Unit (PSU320): integriert PDU und Gleichstromversorgung für den Wechselrichter des Prüflings und die aktive Bremse; ermöglicht DC-Versorgung des Prüflings und Rückspeisung der Bremsenergie ins Netz.

Unterstützte Motortypen
Das AMT320/W unterstützt ein breites Spektrum an Motoren: einphasige und dreiphasige AC, DC-Motoren (u. a. Scheibenwischermotoren), bürstenlose Motoren, Getriebemotoren, Schwenk-/Schiebetorantriebe, Rollladen-/Jalousiemotoren und Spezialtypen wie synchrone Reluktanzmotoren.

Verfügbare Prüfverfahren und Funktionen
Die AMT5/W-Familie führt elektrische und funktionale Charakterisierungen durch. Hauptprüfungen und Messungen umfassen:

• Isolationsprüfungen und Teilentladungsmessungen
• Sicherheitsprüfungen
• Leerlaufprüfungen
• Lastprüfungen (mit aktivem/passivem Bremsen)
• Wicklungserwärmungsprüfungen
• Anlaufprüfungen
• Komplette Motorcharakterisierung (elektrisch und mechanisch)
• Automatische Wirkungsgrad- und Verlustberechnung gemäß EN 60034-2-1
• BEMF-Messungen (Back Electromotive Force) mit RMS- und THD-Anzeige
• NVH-Prüfungen (Noise, Vibration, Harshness)
• Drehrichtungs- und Drehzahlprüfung
• Prüfungen von Hall-Sensoren, Resolvern und Encodern
• Blockier- (Stall-) Tests
• Cogging- und Reibungstests
• Ld- und Lq-Erfassung

Konfigurationen und Integrationsoptionen
Das AMT5/W ist modular und an Produktionsanforderungen anpassbar. Typische Optionen:

• Motorleistungsbereiche: Systeme mit integrierter PSU bis 20 kW oder mit externer PSU bis 1 MW.
• Prüfstandaufbau: Einzelbänke bis Mehrstationslayouts (zwei oder mehr Stationen) und kundenspezifische Vorrichtungen für spezifische Motortypen.
• Mehrstationslösungen: Dreistations-Rundtische und andere Mehrposition-Layouts für hohen Durchsatz.
• Sicherheit und Ergonomie: Sicherheits-Lichtvorhänge und bedieneroptimierte Layouts zur Erfüllung industrieller Sicherheitsanforderungen.
• Linienintegration: Stand-alone-Prüfstände, halbautomatische Inseln oder vollautomatische Stationen zur direkten Einbindung in Produktionslinien.
• Spezialisierte Varianten: AMT5/WF (komplettes Lüfterprüfsystem mit Geschwindigkeits-, Drehrichtungs- und Vibrationsprüfungen) und AMT5/WP (End-of-Line-Pumpentestsystem: Durchfluss, Druck, Förderhöhe, Förderleistung, Drehzahl, Drehmoment und Drehrichtung).

R&D- und Laboroption
Für Entwicklung und Labor bietet Marposs E.D.C. die Variante ATC320/W an, die speziell für detaillierte Charakterisierung, Validierung und Prototyping von Elektromotoren ausgelegt ist und tiefgehende Analysen und Entwicklungsarbeiten unterstützt.

Anpassbarkeit und Support
Marposs E.D.C. entwickelt jedes AMT5/W-System nach Kundenspezifikation, um reproduzierbare Prüfungen in der Produktion zu unterstützen. Die Systeme sind modular, um Upgrades, zusätzliche Prüfungen und Anpassungen an Produktänderungen zu ermöglichen.

Technische Merkmale / Spezifikationen

• Modellfamilie: AMT5/W
• R&D-Variante: ATC320/W (für Charakterisierung und Prototyping)
• Steuereinheit: AMT320/W rechnergestützte Prüfverwaltung
• Bremstypen: aktiv oder passiv für Last-/Regenerationsprüfungen
• Power Unit: PSU320 mit integrierter PDU und DC-Versorgung mit Regenerationsfähigkeit
• Motorleistungsbereich: bis 20 kW (integrierte PSU) oder bis 1 MW (externe PSU)
• Unterstützte Motortypen: einphasig AC, dreiphasig AC, DC, bürstenlos, getriebene, Tor-/Rollladenantriebe, synchrone Reluktanz
• Verfügbare Prüfungen: Isolation, Teilentladung, Sicherheit, Leerlauf, Last, Temperaturanstieg, Anlauf, BEMF, NVH, Drehzahlkontrolle, Sensoren/Encoder, Blockiertest, Cogging, Reibung, Ld/Lq-Erfassung
• Automatisierungsgrade: manuelle Bänke, halbautomatische Stationen, vollautomatische Linienintegration
• Mechanische Konfigurationen: Einzelbank, Mehrstation (inkl. Dreistations-Rundtisch), kundenspezifische Vorrichtungen
• Sicherheit & Ergonomie: Sicherheits-Lichtvorhänge und ergonomische Layouts verfügbar
• Spezialisierte Konfigurationen: AMT5/WF (Lüftertests), AMT5/WP (Pumpen-End-of-Line-Tests)
