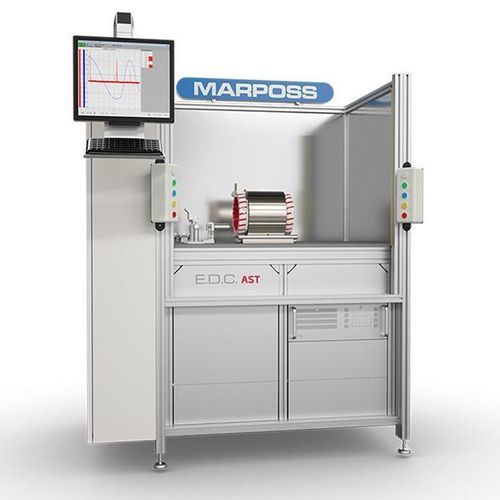

Schockspannungs-Testsystem AST5/W

für elektrische Maschinen und Anlagenfür Automobilanwendungenfür Elektromotor

Übersicht
Die AST-Familie umfasst automatische Prüfsysteme für die Produktionsprüfung von Statoren, Spulen und Wicklungen elektrischer Maschinen. Die Plattform AST5/W ist für Flexibilität und kundenspezifische Anpassung ausgelegt und deckt Leistungen von wenigen Watt bis 5 MW ab sowie 2–24 Anschlüsse.

Anwendung und Einsatzbereich
Geeignet für die Integration in automatische Produktionslinien oder für bedienergeführte Prüfplätze (Einzel- oder Doppelstation). Konfigurierbar für kleine bis große Motoren, mit Varianten für Mittelspannungsprüfungen.

Prüf- und Messfunktionen

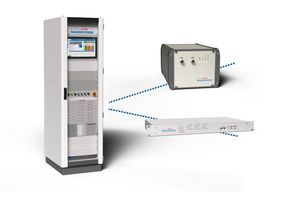

• Hochspannungs- (HV) und Surge-Prüfungen (Basisprüfungen inklusive)

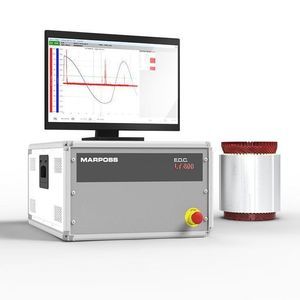

• Optionale Teilentladungsprüfung (PD) für Isolationsdiagnostik
• Spezielle Tests zur Erkennung von Isolationsfehlern zwischen Wicklungen und gegen Erde sowie interspulenbezogene Fehler, die HV/Surge nicht erfassen

Software, Datenerfassung und Ergebnisverwaltung
Die Basissoftware enthält Messwerterfassung und wesentliche Funktionen zum Speichern, Stempeln und Archivieren von Prüfergebnissen. Funktionen: Datenbank mit Prüfprogrammen, benutzerdefinierbare Testsequenzen (Typ, Anzahl, Reihenfolge und Parameter), mehrsprachiger Zertifikatdruck, optionale Etikettendruckfunktion, Ergebnisarchivierung, vorbeugende Wartungspläne, Kalibrier- und Autodiagnosefunktionen. Fernwartung und LAN-Konnektivität verfügbar.

Optionen und Sondermodule

• Teilentladungsmodul (optional)
• Sondermodul 320/ACS: Bonding der Statorwicklungen mit Steuerung von bis zu 3 Bonding-Netzteilen parallel (siehe ACS320/W für Details)
• AST5/WH: Mittelspannungsvariante für Surge-Tests bis 60 kV

Vorteile

• Hohe Konfigurationsflexibilität für Produktionslinien
• Intuitive, programmierbare Software für angepasste Prüfabläufe
• Optionale Hochkapazitätsvarianten für Automotive-Statorenprüfungen

Dokumentation
Broschüren und Handbücher für AST5/W verfügbar in Englisch, Italienisch und vereinfachtem Chinesisch.

Technische Daten

• Modell: AST5/W
• Produkttyp: Automatisches Prüfsystem für Statoren, Spulen und Wicklungen
• Anwendbarer Leistungsbereich: von wenigen Watt bis 5 MW
• Unterstützte Anschlüsse: 2 bis 24
• Betriebsarten: Integration in automatische Linien oder bedienergeführte Prüfplätze; Einzel- oder Doppelstation
• Optionale Tests: Teilentladung; Isolationsdiagnostik zwischen Windungen und gegen Erde
• Bonding-Option: Modul 320/ACS unterstützt bis zu 3 Bonding-Netzteile parallel
• Mittelspannungsvariante: AST5/WH — Surge-Tests bis 60 kV
• Software/Daten: Prüfprogramm-Datenbank, benutzerdefinierbare Sequenzen, Speicherung/Archivierung von Ergebnissen, Zertifikats-/Etikettendruck
• Wartung/Support: vorbeugende Wartung, Kalibrierung, Autodiagnose, Fernunterstützung
• Konnektivität: LAN/Netzwerkfunktionen
• Dokumentationssprachen: Englisch, Italienisch, vereinfachtes Chinesisch
