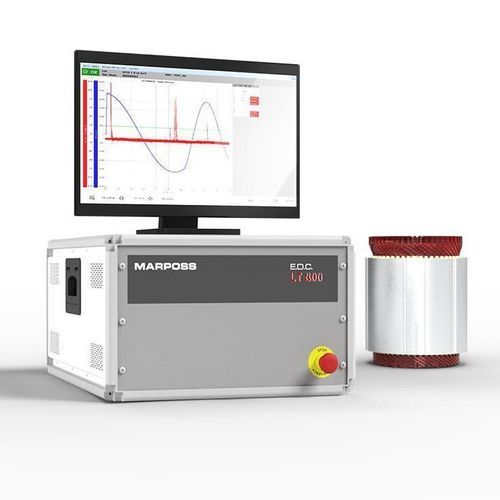

Teilentladungsüberwachungsgerät LT400

BESCHREIBUNG
Das LT5-System ist für Messungen von Teilentladungen (PD) an Bauteilen, Wicklungen und Endprodukten (Spulen, Statoren, Anker, Motoren, Generatoren, Transformatoren usw.) ausgelegt. Es ist in allen Phasen der Produktentwicklung und -fertigung einsetzbar: Konstruktion, Auswahl von Materialien und Zulieferern, Lebensdauertests, Auswahl und Optimierung von Prozessen, Qualitätskontrolle in der Produktion, Qualitätsverbesserung und Kostenoptimierung für bereits in Produktion befindliche Produkte.

ANWENDUNGEN UND NUTZEN

• Erkennung von Isolationsfehlern gegen Erde und/oder zwischen Windungen, die durch klassische Spannungsprüfungen (Durchschlagfestigkeit) und Surge-Tests nicht erkannt werden.
• Auswahl von Werkstoffen (Litzen, Isolierungen usw.) und Lieferanten mittels PDIV-Messungen (Partial Discharge Inception Voltage).
• Optimierung der Prozessmaschinenparameter (z. B. Wickelgeschwindigkeit), um eine Verschlechterung der Isoliereigenschaften des Leiters zu vermeiden.
• Überprüfung des Imprägnierprozesses durch Messung der gleichen Bauteile vor und nach dem Prozess zur Bewertung der Wirkung auf die Isolation.
• Quantifizierung der Wirkung von Phasentrennern und Imprägnierverfahren auf die Isolationsqualität der Wicklungen, nützlich zur Definition der Einsatzklasse (z. B. Betrieb mit Wechselrichter nach EN60034-18-41).
• Aussortierung in der Produktion von Fehlern, die mit traditionellen Prüfungen nicht auftauchen, Verbesserung der EOL (End Of Line) Qualitätskontrolle.
• Überwachung während Lebensdauertests zur frühzeitigen Erkennung permanenter Isolationsschädigungen.

VORTEILE

• Prüfsystem für F&E sowie Qualitätskontrolle.
• Führt Hochspannungsprüfungen (AC und Impulse) mit Teilentladungsanalyse durch.
• Labor- und Qualitätskontrolleinsatz ermöglicht:
  • Auswahl von Komponenten (Leiter, Isolatoren, Phasentrenner usw.),
  • Erkennung permanenter Isolationsschädigungen während Lebensdauertests,
  • Festlegung und Optimierung von Produktionsprozessen (z. B. Imprägnierparameter),
  • Festlegung von Grenzwerten für Teilentladungen zur Einstellung in EOL-Tests für Statoren und Motoren.

MERKMALE / TECHNISCHE DATEN

• 19'' Industriegehäuse, 6U.
• Schaltmatrix zur automatischen Verwaltung von bis zu 3 Kabelausgängen während der Tests.
• 3 Kabelausgänge zum Anschluss der Anschlüsse eines Drehstrom‑Stators + Erde (GND).
• Testsoftware EdcWin.net.
• Option für integrierbare Remote‑Assistenzsoftware.
• Option zum Speichern der Testergebnisse als CSV‑Dateien auf dem lokalen PC.
• Option zum Speichern der Testprogramme in einer lokalen SQL Express‑Datenbank.
• Option zum Speichern der Testergebnisse in einer lokalen SQL Express‑Datenbank.
• Hochspannungs‑AC‑Testmodul bis 3000 Vac und 100 mA, 50/60 Hz.
• Surge‑Testmodul bis 5000 Vpk.
