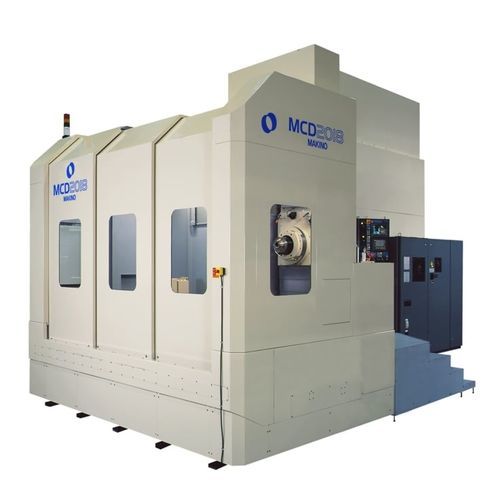

CNC-Bearbeitungszentrum / 4-Achs MCD2018

horizontal60 Werkzeuge120 Werkzeuge

Übersicht
Die MCD2018 ist ein heavy-duty Horizontal-Bearbeitungszentrum (HMC) für hochgeschwindige, hochgenaue FF-Bearbeitung von schweren Formen, Matrizen und großen Bauteilen. Es kombiniert eine langnasige, hochsteife Spindel mit einem präzisen Indexiertisch, um Tiefenfräsen, Gun-Drilling und schwere Zerspanung zu ermöglichen.

Hauptmerkmale

• Langnasige, hochsteife Spindel zur Verbesserung von Tiefenfräsen und Schwerzerspanung.
• Hochgenauer Indexiertisch mit 0,0001° Auflösung; Tisch trägt bis zu 8.000 kg (12.000 kg optional).
• Absolute Positionsmessung auf allen Achsen für Reproduzierbarkeit und kürzere Rüstzeiten.
• Mehrere spiralförmige Spänetransportbänder und effiziente Kühlmittelhandhabung für große Spanvolumen.
• Vollständige Schutzverkleidung mit Fronttür und Dach, die sich vollständig öffnen, um die Einrichtung großer Werkstücke zu erleichtern.
• Standardspindel 6.000 U/min (Optionen: 4K, 8K, 15K, 18K); Werkzeugmagazin Standard 30 (Optionen bis 399).
• Schnellverfahr- und Vorschubgeschwindigkeit bis 16.000 mm/min; Werkzeugwechselzeit ca. 18 s.

Empfohlene Einsätze

• FF-Bearbeitung schwerer Formen und Matrizen.
• Tiefenfräsen und starke Materialabtragung an großen Bauteilen.
• Gun-Drilling und Tieflochbohrungen, bei denen Spindelsteifigkeit und Reichweite entscheidend sind.

Technische Daten

• Tisch: 1800 mm × 1300 mm (70,9" × 51,2")
• Verfahrwege (X × Y × Z): X: 2000 mm; Y: 1800 mm; Z: 1300 mm (Z 1500 mm optional)
• Achse B: 360° Indexierung
• Achse C: N/A
• Spindeldrehzahl: 6.000 U/min (Optionen: 4.000 / 8.000 / 15.000 / 18.000 U/min)
• Schnellverfahr: 16.000 mm/min (630 ipm)
• Schnittvorschub: 16.000 mm/min (630 in/min)
• Max. Werkstück: Ø 2200 mm × 2100 mm (mit Einschränkungen)
• Max. Nutzlast: 8.000 kg (12.000 kg optional)
• Indexierauflösung Tisch: 0,0001°; Tisch trägt bis zu 8 Tonnen
• ATC-Kapazität: 30 (Optionen: 60, 99, 120, 180, 280, 399)
• Werkzeugwechselzeit: 18 s
• Max. Werkzeugdurchmesser: 300 mm (mit Einschränkungen)
• Max. Werkzeuggewicht: 30 kg
• Standardausstattung: absolute Positionsmessung auf allen Achsen; mehrere spiralförmige Spänetransportbänder; vollständig geschlossene Schutzverkleidung mit Fronttür und Dach, die sich vollständig öffnen
• Empfohlene Operationen: FF-Bearbeitung, Gun-Drilling, Tiefenfräsen, Schwerzerspanung
