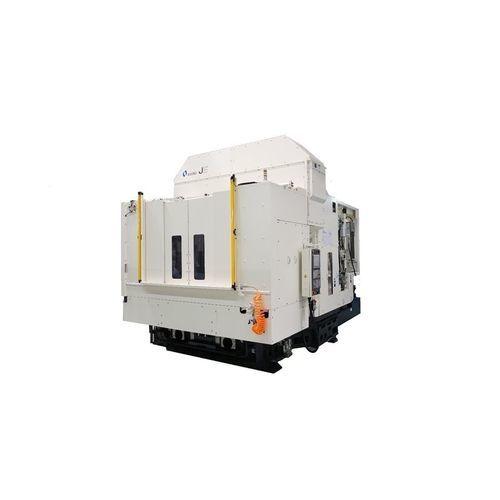

CNC-Bearbeitungszentrum / 3-Achs J5

horizontalPortalHSK A-63

Übersicht
Verlängerte Hub-Variante der Makino J5 Familie von Horizontal-Bearbeitungszentren, ausgelegt für die Bearbeitung großer Werkstücke in Fahrzeugstrukturen, Fahrwerkssystemen und EV-Antrieben. Drei Layouts verfügbar: rotierender A-Achse, rotierende B-Achse oder kombinierte B-Achse über A-Achse. Robuster Maschinenbett- und Spindeldesign ermöglichen hohe Abtragsraten für den Produktionsbetrieb.

Produktdetails
Das gestapelte Achsdesign erleichtert das Be- und Entladen von Werkstücken und die Integration von Automatisierung wie Portalroboter bei gleichzeitig geringer Bodenfläche. Die Maschine verfügt über ein echtes 3-Punkt-Nivelliersystem für schnelle, stabile Installation und verringerten Nachstellaufwand. Direktantrieb-Rundtische beschleunigen Bewegungen und erhöhen die Zuverlässigkeit.

Hauptmerkmale

• Drei Layout-Optionen: rotierende A-Achse, rotierende B-Achse oder kombinierte B-Achse über A-Achse.
• Gestapeltes Achsdesign für einfache Portalroboter-Integration und kompakte Stellfläche.
• Hochsteifes Maschinenbett und Spindelarchitektur für hohe Abtragsraten.
• Echtes 3-Punkt-Nivelliersystem für vereinfachte Installation und konstante Ausrichtung.
• Direktantrieb-Rundtische für schnellere Indexierung und erhöhte Zuverlässigkeit.

Technische Daten

• Palette: 500 x 500 mm Standard (400 x 400 mm optional).
• X-Hub: 1.500 mm (59,1 in).
• Y-Hub: 1.000 mm (39,4 in) für HSK-A63; 930 mm (36,6 in) für HSK-A100.
• Z-Hub: 650 mm (25,6 in).
• Nutzlast (max. Werkstückkapazität): ca. 600 kg bis 2.000 kg je nach Rundtischtyp.
• A-Achse: unbegrenzt (A-Typ) oder +90° / -180° (A/B-Typ).
• B-Achse: unbegrenzt, sofern anwendbar.
• Spindeloptionen: 14.000 U/min mit HSK-A63 (Standard); 10.000 U/min mit HSK-A100 (optional).
• Spindel-Spitzenleistung: HSK-A63 — 25 kW / 201 N·m; HSK-A100 (optional) — 35 kW / 488 N·m.
• Schnellverfahrwege: X 50.000 mm/min; Y/Z 60.000 mm/min. Vorschub beim Zerspanen: 50.000 mm/min.
• Werkzeugmagazin: HSK-A63 — 44-Werkzeug Doppel-Trommel (Standard); HSK-A100 — 36-Werkzeug Doppel-Trommel (optional).
• Maximale Werkzeuglänge: bis zu 450 mm.
• CNC: Fanuc-basierte Pro-L Steuerung, optimiert für Hochvolumenproduktion und Ladder-Logic-Integration.
