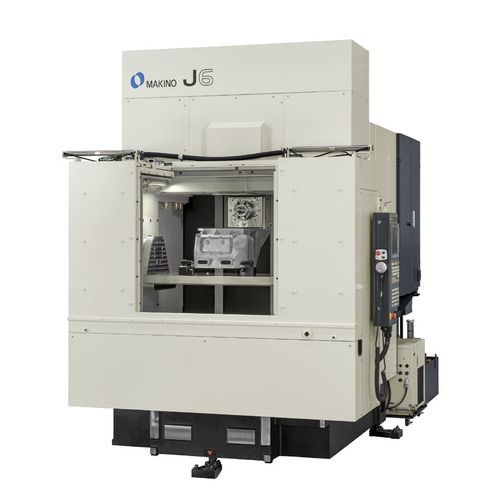

CNC-Bearbeitungszentrum / 5-Achs J6

horizontalfür NichteisenmetalleHSK A-63

Übersicht
Hochgeschwindigkeits‑, hochproduktionsfähige Familie von horizontalen Bearbeitungszentren mit Einzeltisch, konzipiert als Kern flexibler CNC‑Fertigungslinien mit hohem Volumen. Die J6‑Serie verwendet eine gestapelte Achs‑Kinematik und eine Einzeltisch‑Auslegung zur effizienten Späneabfuhr und zur Gewährleistung thermisch/mechanischer Stabilität bei nicht‑ferromagnetischen, near‑net Bauteilen in Serienfertigung.

Familienkonfiguration

• Ausgelegt für near‑net Formen bei nicht‑ferromagnetischen Werkstücken und hohe Durchsatzraten.
• Erhältlich in drei kinematischen Varianten: zwei 4‑Achsen‑Varianten (A‑Achse oder B‑Achse) und eine 5‑Achsen‑Variante (B über A).
• Kompakte Grundfläche und echtes Drei‑Punkt‑Nivellierungssystem für Ausrichtstabilität in Produktionszellen.

Technische Daten (metrisch)
A‑Achse: unlimitiert (A‑Achse Typ) / +90° / -180° (A/B‑Achsen Typ)
B‑Achse: unlimitiert (A‑Achse, A/B‑Achsen Typen)
Spindeldrehzahl: 16.000 U/min (12.000 U/min optional)
Spindel‑Schnittstelle: HSK‑A63
Schnellfahrgang: 75.000 mm/min
Schnittvorschub: 50.000 mm/min
Paletten (Hub Standard): X: 750 mm Y: 560 mm Z: 500 mm
Max. Werkstückgröße: abhängig von der kinematischen Variante
Max. Nutzlast: 500 kg (B‑Achse Typ); 400 kg (A‑Achse, A/B‑Achsen Typen)
Werkzeugwechsler Kapazität: 30 Werkzeuge (40 optional)
Chip‑to‑chip Zeit: 2,0 s ± 10 %
Max. Werkzeugdurchmesser: Ø100 mm (Ø125 mm mit Einschränkungen)
Max. Werkzeuggewicht: 8 kg

Technische Daten (imperial)
Paletten (Hub Standard): X: 29.5" Y: 22.0" Z: 19.9"

Merkmale / technische Highlights

• Einzeltisch‑HMC für Hochgeschwindigkeits‑ und Hochproduktions‑Anwendungen.
• Gestapelte Achs‑Kinematik für kontrollierten Spänefluss und höhere Produktivität.
• Drei kinematische Optionen zur Anpassung an Fertigungsanforderungen: 4‑Achsen (A), 4‑Achsen (B), 5‑Achsen (B über A).
• Spindeloptionen bis 16.000 U/min mit HSK‑A63 für Hochgeschwindigkeitsbearbeitung.
• Sehr hohe Schnellfahrgeschwindigkeit (75.000 mm/min) und Schnittvorschub (50.000 mm/min) zur Reduzierung der Zykluszeiten.
• Standard‑ATC 30 Werkzeuge (erweiterbar auf 40); kurze Chip‑to‑chip Zeiten ≈ 2,0 s.
• Nutzlast und Werkstückgröße variabel je nach Variante (bis zu 500 kg).
• Werkzeuggrenzen: Ø100 mm (Ø125 mm mit Einschränkungen), max. Werkzeuggewicht 8 kg.
