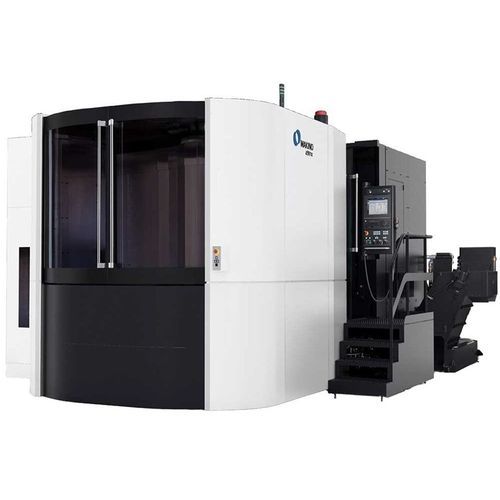

CNC-Bearbeitungszentrum / 4-Achs a91nx

horizontalCAT50HSK-A 100

Produktübersicht
Überdimensionierte Werkstücke mit großen Merkmalen, intensive Grobbearbeitung gefolgt von präziser Feinbearbeitung sind typische Anforderungen, bei denen der Makino a91nx eingesetzt wird. Der a91nx gehört zur nx‑Serie von Makino und bietet Kapazität für große Bauteile bei kontrollierter Oberflächenqualität und Produktivität.

Sektoren

• Automobil‑ und Schwerlast‑LKW‑Sektor
• Industrielle Komponenten
• Landmaschinen
• Baumaschinen
• Aerostrukturelle Teile

Palette und Verfahrwege
800 x 800 mm Palettenmaschine ausgelegt für hohe Zuverlässigkeit und Produktivität. Die Verfahrwege der Achsen ermöglichen die Bearbeitung großer Werkstücke und schwerer Schnitte.

Gebrochenes‑Werkzeug‑Sensor: Vision B.T.S.
Ein visionbasierter Sensor ist serienmäßig im Magazin des ATC installiert und prüft automatisch Bohrer, Gewindeschneider und andere Einspitzwerkzeuge, um Stillstandszeiten und Ausschuss durch Werkzeugschäden zu reduzieren.

Erweiterte Späneentsorgung
Das Makino‑Design (nahezu vertikale Wände und drei Kanäle) leitet Späne aus dem Maschinenraum, minimiert Späneansammlungen und reduziert den Kühlmittelbedarf zur Späneausspülung.

Bedienergonomie und Handling
Die horizontale Achskonfiguration und weit öffnende Türen erleichtern das Be‑/Entladen per Kran. Tritte und Zugangsstellen ermöglichen die sichere Einrichtung und Inspektion von Werkzeugen und Bauteilen sowie den Zugang zum Palettenwechsler für Spannmittelmontage.

Technische Daten

• Modell: a91nx (nx‑Serie)
• Palette: 800 x 800 mm
• Verfahrwege (X × Y × Z): 1.400 mm × 1.200 mm × 1.350 mm
• Spindeldrehzahl: 10.000 1/min (Optionen: 8.000 / 15.000)
• Spindelkegel: BT50 (Option HSK‑A100)
• Eilgang: 60.000 mm/min
• Max. Vorschubgeschwindigkeit: 50.000 mm/min
• Max. Werkstück: Ø 1.450 mm × 1.450 mm
• Max. Nutzlast: 2.000 kg
• ATC‑Kapazität: 60 Werkzeuge
• Max. Werkzeugdurchmesser: 155 mm (mit Nachbarwerkzeugen) / 356 mm (ohne Nachbarwerkzeuge)
• Max. Werkzeuggewicht: 30 kg (Drehmoment 45 N·m)
• Integrierter visionbasierter Gebrochenes‑Werkzeug‑Sensor (Vision B.T.S.) im ATC‑Magazin
• Späneentsorgung: nahezu vertikale Wände und drei Kanäle
• Ergonomie: breite Türen, Zugang zum Maschinenraum, kranverträgliche Handhabung

Hinweis
Standardangaben können je nach Land variieren; Optionen für Spindel, Kegel und Werkzeugsysteme sind verfügbar.
