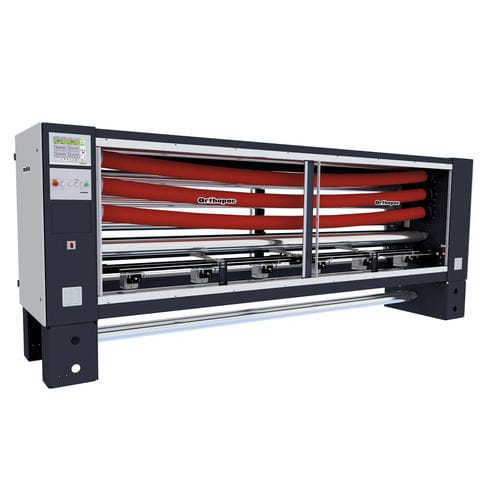

Richtmaschine für Gewebe Orthopac GRVMC

Fadenhydraulisch

Übersicht
Das Orthopac GRVMC -15 ist ein modulares Schussricht- und Prozessleitsystem für schwere Textilien. Es verfügt über einen verstärkten Rahmen, schwere Rollenlager und größere Bow- und Skew-Rollen. Scanner, Elektronik und Steuer-/Anzeigeeinheit entsprechen der Orthopac RVMC-Konfiguration; alle Scanner sind lateral verstellbar.

Schwerlast-Schussrichttechnik
Konstruiert für breite Waren und maßstabile Textilien mit definierten Skew-Einstellungen (z. B. Denim, Teppich). Rahmen, Lager und Rollen sind für hohe mechanische Beanspruchung und starke Zugkräfte ausgelegt und ermöglichen präzise Korrekturen unter hoher Belastung.

Produkt-Highlights

• Verstärkte Heavy-Duty-Konstruktion
• Arbeitsbreiten bis zu 5400 mm
• Geeignet für Zugkräfte bis 400 kg

Kundenvorteile

• Einhaltung enger Verzerrungstoleranzen (Bow/Skew) bei schweren Materialien
• Dokumentation von Restverzerrungen für Prozesskontrolle und QA
• Reduzierung von Ausschuss und Reklamationen durch konstante Korrektur

Konstruktion und Komponenten
Die Maschine beinhaltet verstärkte Hydraulikaggregate für die präzise Rollenpositionierung bei hoher Belastung, einen massiv verstärkten Rahmen und schwere Rollenlager. Bow- und Skew-Rollen haben größeren Durchmesser für stabile Verarbeitung. Scanner, Elektronik und Bedienplatz entsprechen Orthopac RVMC-Standards; alle Scanner sind lateral verstellbar. Die Verarbeitungs­geschwindigkeiten liegen typischerweise bei ca. 3 m/min (Teppich) bis 250 m/min (Industriedespinnstoffe), abhängig vom Material.

Einsatzbereiche

• Denim
• Industriedtextilien
• Raschel-Vorhangstoffe
• Glas- und Kohlefasergewebe
• Teppichböden

Varianten

• Orthopac GRMM Straightener: manuelle Richtmaschine ohne optisches Scansystem und automatische Steuerung. Einsetzbar mit dem PCS Pattern Control System oder nachrüstbar mit Scan-/Kombi‑Optionen.

Sensoren (typisch kompatible Sensorsysteme)

• Scanner TK-12 — optoelektronisches Scannen (Reflexlicht)
• Scanner CK-15 — bildgebendes Scannen (Kamerasensor)
• Scanner CTK-15 — bildgebendes Scannen für Teppiche und technische Textilien
• Patcontrol PCS — Mustererkennung / Schussverzerrungs-Regelsystem

Eigenschaften / Technische Daten

• Modell: Orthopac GRVMC -15
• Geeignete Materialien: schwere Textilien (Denim, Teppich, Industriedtextilien, Raschel, Glas-/Kohlefasergewebe)
• Maximale Arbeitsbreite: bis zu 5400 mm
• Geeignete Zugkräfte: bis 400 kg
• Verarbeitungs­geschwindigkeit: ca. 3 m/min bis 250 m/min (materialabhängig)
• Konstruktion: verstärkter Rahmen, verstärkte Rollenlager, Bow- und Skew-Rollen mit größerem Durchmesser
• Hydraulik: verstärkte hydraulische Einheiten zur Rollenpositionierung bei hoher Last
• Scanner & Steuerung: lateral verstellbare Scanner; Elektronik und Steuerung entsprechen Orthopac RVMC
• Varianten: GRMM manuelle Variante verfügbar für Nachrüstung oder PCS-Kombination
• Marke: Mahlo
