Schaumessmaschine für Gewebe Orthopac FMC-15

Übersicht
Das Orthopac FMC -15 ist ein optisches System zur Erkennung und Regelung von Verwerfungen an Textilbahnen. Es erkennt und protokolliert Restverwerfungen (bow und skew), bestimmt Faden/Schuss-Dichte und kann als Steuereinheit für externe Implantat- bzw. Schussgeradeinrichtungen fungieren. Mit digitalem Scanning und FFT-basierter Verarbeitung passt sich das System automatisch an unterschiedliche Textilstrukturen an und liefert schnelle, präzise Winkelbestimmungen.

Hauptfunktionen

• Erkennung und Protokollierung von Restverwerfungen (bow und skew)
• Automatische Bestimmung der Faden/Schuss-Dichte
• Anschluss und Steuerung externer Gerader (Impulsausgänge, Unterstützung für Abzugsrollen, Kettendifferentiale und Mehrmotorenantriebe)
• Einsatz als universelles automatisches Geradesystem für verschiedene Produktionslinien

Produktmerkmale

• Optimierte Optik für hochaufgelöste Winkelmessungen
• Echtzeit-Signalverarbeitung für sofortige Winkelberechnung
• Optimierte Rück- und Auflichtbeleuchtung für robustes Scanning auf unterschiedlichen Oberflächen

Kundenvorteile

• Breites Scan-Spektrum: Farben, Drucke, Jacquard, Flor und Schlingen
• Intuitive Bedienung und ergonomische Visualisierung von Verwerfungen und Protokollen
• Automatische Anpassung an komplexe Produktstrukturen für verlässliche Messungen

Scanprinzip
Optisches Scanning mittels Hell‑Dunkel‑Modulation mit FFT-basierter Analyse zur robusten Erkennung von Schuss-/Kettstruktur und Verwerfungswinkeln.

Anwendungsbereich
Einbau an Stenterrahmen, Druck‑ und Veredelungslinien oder anderen Bahnbearbeitungsanlagen zur Überwachung und Korrektur von Schussverwerfungen sowie zur Protokollierung von Qualitätsdaten in der Textilproduktion und -veredelung.

Sensoren / Scanköpfe (Beispiele)

• Scanner TK-12 — optoelektronisch (Reflexlicht)
• Scanner CK-15 — Imaging / Kamerascanning
• Scanner CTK-15 — Kamerasensor für Teppiche und technische Textilien
• Hybrides Scanning — Kombination aus Imaging (CK) und Optoelektronik (TK)

Typische Installation & Betrieb

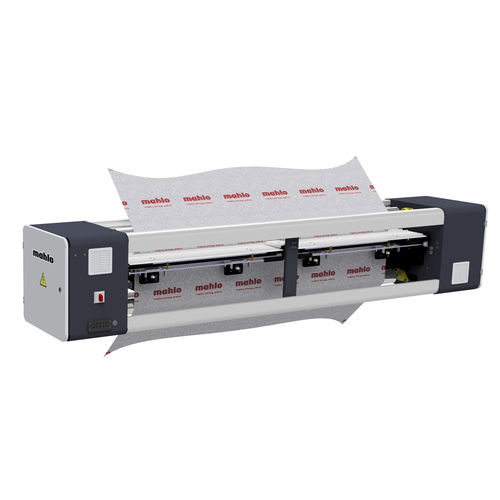

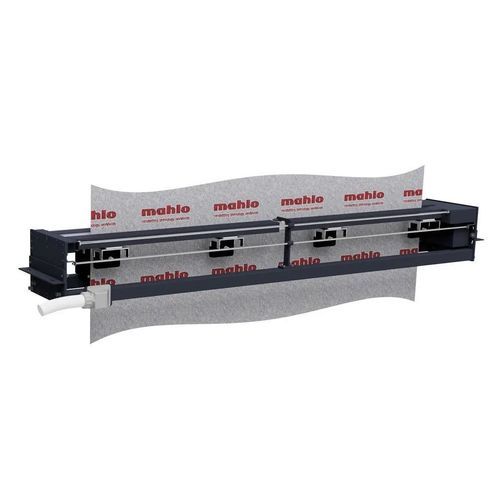

Die FMC-Familie ist als kompakte Brückenausführung (FMC EP) für beengte Platzverhältnisse und als Standardbrücke (FMC T) mit Führungsrollen erhältlich. Scanköpfe werden automatisch auf die Stoffbreite positioniert; das System protokolliert Verwerfungswerte und gibt bei Bedarf Steuersignale an Gerader aus. Die Integration in Prozessleitsysteme koordiniert Verweilzeit, Abzugsluft und Restfeuchtemessung.

Bemerkungen
Das System ist für den Betrieb mit Mahlo- und Fremdgeradern vorgesehen und unterstützt moderne digitale Schnittstellen sowie Prozessorentechnologie für adaptive Regelung und Darstellung.

Technische Daten / Spezifikationen

• Typ: Optisches System zur Erkennung und Regelung von Verwerfungen
• Erkannte Verwerfungen: bow und skew (Schussrichtung)
• Zusatzmessung: Bestimmung der Faden/Schuss-Dichte
• Scanverfahren: optoelektronisch (TK), Imaging/Kamera (CK), hybride Kombination
• Signalverarbeitung: Echtzeit / sofortige Winkelberechnung (FFT-basiert)
• Beleuchtung: optimierte Rück- und Auflichtbeleuchtung für robuste Signalaufnahme
• Montagevarianten: kompakte Brücke (FMC EP), Standardbrücke mit Führungsrollen (FMC T)
• Integration: Steuerung externer Gerader; Unterstützung für Abzugsrollen, Kettendifferentiale, Mehrmotorenantriebe
• Anpassungsfähigkeit: automatische Anpassung an unterschiedliche Textilstrukturen und Muster
• Anzeige / Bedienung: ergonomische, intuitive Darstellung und Protokollierung der Verwerfungsdaten
