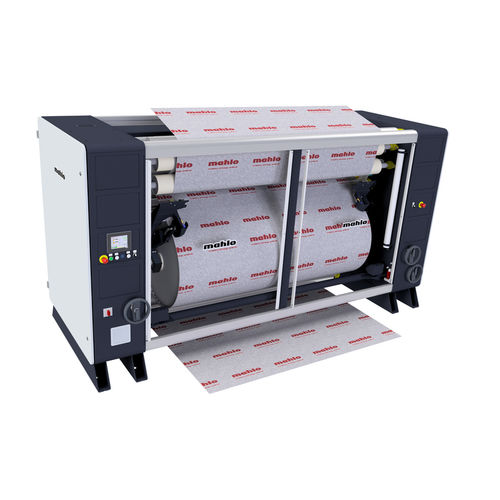

Richtmaschine für Gewebe Orthofact RMB-15

Fadenautomatischmechanisch

Übersicht
Das Orthofact RMB-15 ist ein automatisches Stachelrad-Richtsystem zur Behebung asymmetrischer Verformungen in textilen Bahnen. Durch definierte seitliche (quer-) Spannung mittels freilaufender, schräg gestellter Stachelräder werden verzogene Kett- und Schussfäden wieder in ihre Solllage gebracht und wellige sowie S‑förmige Verformungen vor nachfolgenden Prozessen korrigiert.

Produktmerkmale

• Hohe seitliche Spannungsmöglichkeit
• Verstellbarer Entkoppelungsroller
• Bypass-Funktion für nicht geeignete Produkte
• Intelligente Antriebsstation mit Spannungsregelung

Kundennutzen

• Wirksames Richten auch ohne optische Detektion
• Zuverlässige und schnelle Korrektur unregelmäßiger Verformungen
• Geeignet für asymmetrische Kette/Schuss-Fehler
• Reduziert Ausschuss und Nacharbeit

Besondere Ausstattungen

• Entkoppelungsroller mit stufenloser Einstellung zur Minimierung von Rest-Bow und Randfehlern
• Intelligente Antriebsstation mit spezieller Spannungsregelung für minimale Produktspannung; automatische Aktivierung/Deaktivierung (z. B. bei Blockaden)
• Bypass-Funktion per Knopfdruck für Produkte, die nicht mit dem Stachelrad gerichtet werden können
• Intelligente Radnachführung kompensiert Produktversatz, schlechte Nähte, Fransen und Einziehungen am Rand und verhindert Produktverlust
• Breitensprungfunktion ermöglicht das Einfahren neuer, breiterer Produkte ohne separate Einfahrprozedur und reduziert Stillstandszeiten
• Break-Funktion reduziert die seitliche Spannung auf ein voreingestelltes Niveau bei Anlagenstillstand (z. B. Pausen oder Linienarbeiten) zum Produktschutz

Innovative Stachelradsteuerung
Die schräge Positionierung der Räder erfolgt pneumatisch, um eine konstante Richtewirkung sicherzustellen. Eine federerzeugte Gegenkraft kompensiert Reibungsverluste und Toleranzen und gewährleistet eine gleichmäßige, symmetrische Radstellung. Das optimierte Design verringert den Wartungsaufwand.

Anwendungsbereich

• Korrektur asymmetrischer Gewebeverformungen (wellige, S‑förmige)
• Geeignet für nicht-elastische Stoffe, die nicht durch Detektionssysteme gerichtet werden können
• Einsatz vor Prozessen wie Decatissieren oder Digitaldruck
• Lösungen für ein breites Spektrum an Verformungsproblemen in der Textilproduktion

Technische Daten

• Modell: Orthofact RMB-15
• Typ: Mechanisches/automatisches Stachelrad-Richtsystem
• Richtverfahren: Freilaufende, schräg gestellte Stachelräder zur Erzeugung seitlicher (quer) Spannung
• Radstellung: Pneumatisch schrägstellbar
• Spannungsregelung: Intelligente Antriebsstation mit spezieller Spannungsregelung und automatischer Aktivierung/Deaktivierung
• Entkoppelungseinrichtung: Stufenlos einstellbarer Entkoppelungsroller zur Minimierung von Rest-Bow und Randfehlern
• Funktionen: Bypass, intelligente Radnachführung, Breitensprungfunktion, Break-Funktion
• Konstruktionsvorteile: Federerzeugte Gegenkraft für gleichmäßige Radstellung und reduzierten Wartungsaufwand
• Anwendung: Textilien mit asymmetrischen Kett-/Schuss-Verzerrungen; Einsatz wo keine detektionsbasierte Richtung möglich ist
