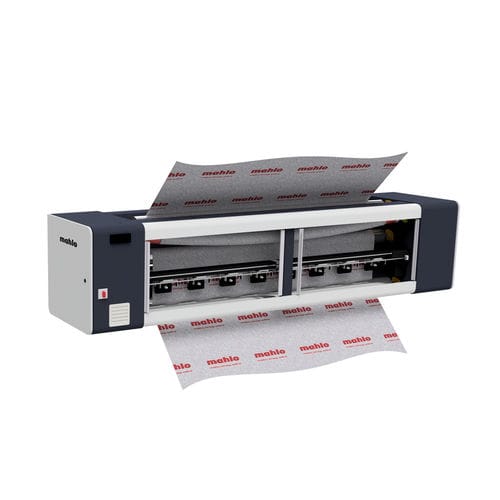

Faden-Richtmaschine Orthopac MFRC-15

hydraulischelektromechanisch

Übersicht
Feinjustierung zur Beseitigung von Restverzerrungen im Schuss. Der kompakte Orthopac MFRC erzielt sehr hohe Richtenauigkeit bei vergleichsweise geringen Verzerrungen. Das Gerät ist serienmäßig mit Schräg- und Bogenwalzen ausgestattet und wahlweise mit hydraulischer oder elektromechanischer Verstellung der Richtenwalzen erhältlich. Verarbeitungsbereich: 3 m/min bis 250 m/min.

Produktdetails
Dieses Modell stellt ein kompaktes Feinrichtsystem zur Korrektur von Restverzerrungen dar. Die besondere Stärke des Orthopac MFRC liegt in der sehr feinen Justierbarkeit des Richteffekts bei gleichzeitig geringer Baugröße. Erhältlich mit hydraulischer oder elektromechanischer Antriebsausführung für die Richtenwalzen.

Produktmerkmale

• Sehr feine Dosierung des Richteffekts
• Kompakte Abmessungen
• Niedriger Produktinhalt
• Feinjustierung von Restverzerrungen

Kundennutzen

• Einhalten enger verzerrungsbezogener Toleranzen
• Dokumentation von Restverzerrungen möglich
• Reduzierung von Reklamationen
• Verbesserung der Kundenbeziehungen durch gleichbleibende Bahnqualität

Technisches Konzept
Der stufenlose Positionierantrieb für die Richtenwalzen in Verbindung mit einer speziellen Hydraulikeinheit ermöglicht kürzeste Positionierzeiten, höchste Präzision und minimalen Wartungsaufwand. Zwei unabhängige Hydraulikaggregate (jeweils mit Servomotor und Umschaltpumpe mit variabler Drehzahl und Drehrichtung zur Auswahl der einzelnen Zylinder für Schräg/Bogen) gewährleisten einen effizienten Betrieb bei geringer Wärmeentwicklung. Alternativ steht ein stufenloses elektromechanisches Antriebskonzept mit schnell ansprechender Servo-Regelung und frequenzgeregelten Motoren zur Verfügung.

Anwendungsbereiche

• Am Abgabepunkt eines Stenters
• Sanforisieranlagen
• Druckmaschinen
• Flammenlaminieranlagen
• Andere Veredelungs- und Konvertierlinien

Varianten

• Orthopac MMR Straightener: Manuelle Richtmaschine ohne optisches Erfassungssystem und Steuerung

Sensoren (typische Optionen)

• Scanner TK-12 — Optoelektronische Erfassung (Reflexlicht)
• Scanner CK-15 — Bildgebende / Kamera-Erfassung

Dokumente & Referenzen (Beispiele)
Broschüren und technische Informationen sind für verwandte Orthopac-Geräte und Mahlo-Scannertechnologie verfügbar, einschließlich Produktbroschüren und Anwenderberichten, die Schussrichtverfahren, Scanneroptionen und Korrosionsschutz für Schussrichter beschreiben.

Technische Spezifikationen

• Modell: Orthopac MFRC -15 (Feinrichtgerät)
• Richtelemente: Schrägrolle und Bogenrolle (serienmäßig)
• Verstelloptionen: Hydraulische Zylinderverstellung oder elektromechanische (servoangetriebene) Verstellung
• Positionierantrieb: Stufenloser Positionierantrieb; Hydraulikeinheit oder elektromechanische Servo-Regelung
• Hydraulikeinheit: Zwei unabhängige Hydraulikaggregate mit Servomotoren und Umschaltpumpen zur Auswahl einzelner Zylinder
• Verarbeitungsbereich: 3 m/min bis 250 m/min
• Konstruktionsschwerpunkt: Sehr feine Dosierung des Richteffekts, kompakte Bauweise, niedriger Produktinhalt
• Typische Sensoren: Optoelektronische (Reflex) oder kamerabasierte Imaging-Scanner zur Verzerrungserkennung
