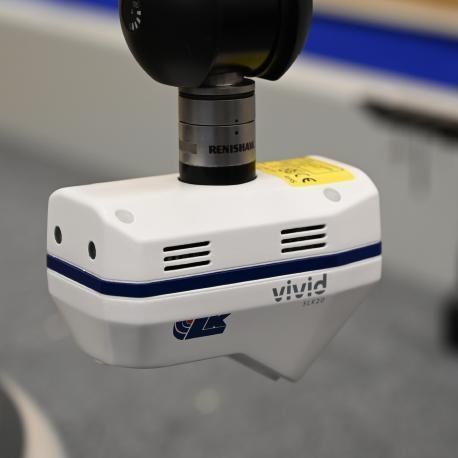

Laserscankopf SLK25

Produktübersicht
Der CMM-Laserscanner SLK25 VIVID ist ein Linien-Scanner mit blauem Laser, ausgelegt als berührungslose Alternative zur taktilen Messtechnik für komplexe Geometrien, feine Details und empfindliche Bauteile. Die VIVID-Mehrfachbelichtungstechnologie erweitert den Dynamikbereich des Scanners und ermöglicht die effiziente Einpass-Messung dunkler, transparenter und stark reflektierender Oberflächen. Die phasenweise Belichtungssteuerung passt die Erfassung an die Oberflächeneigenschaften an, um Geschwindigkeit und Datenqualität zu optimieren. Voreingestellte Belichtungsprofile sind für gängige Anwendungen vorhanden; Benutzer können Einstellungen vollständig konfigurieren.

Hauptmerkmale

• Zertifizierte Genauigkeit — Vollständig rückführbar auf internationale Standards für CMM-Laserscanner.
• Variable Scanning Speed — Punktwolken hoher Dichte für feine Details und hohe Scangeschwindigkeit für große Flächen.
• Scannen mit Mehrfachbelichtung — Erfassung dunkler, transparenter und reflektierender Materialien in einem einzigen Durchgang.
• Automatisierte Programmierung — Automatische Erstellung von Prüfprogrammen und Scanbahnen durch Auswahl von Flächen im CAD.
• Live-Vorschau — Fernmessung und Programmtraining mit Echtzeit-Positionsrückmeldung.

Tabelle
Scanner-Typ: Leitung
Laserlinienbreite: 24 mm (0,95 in)
Punkte/Sekunde: 268.000
Auflösung (nah, mittel, fern): 9,3 µm; 10,9 µm; 12,9 µm
Scanrate: 140 Hz

Zusätzliche Produktinformationen
Verwendet VIVID Blau-Laser-KMG-Scantechnologie mit Mehrfachbelichtung zur Optimierung der Datenerfassung bei anspruchsvollen Oberflächen. Geeignet als hochpräzise Alternative zu taktilen Messsystemen für Prüfung und Reverse Engineering komplexer Bauteile und schwieriger Materialien.

Charakteristika / Spezifikationen

• Modell: SLK25
• Technologie: VIVID blauer Laser CMM-Scanner (Mehrfachbelichtung)
• Scanner-Typ: Linien-Scanner
• Laserlinienbreite: 24 mm (0,95 in)
• Punkte pro Sekunde: 268.000
• Auflösung (nah/mittel/fern): 9,3 µm; 10,9 µm; 12,9 µm
• Scanrate: 140 Hz
• Dynamikbereich: Vervierfacht durch VIVID-Mehrfachbelichtungstechnologie
• Oberflächenfähigkeit: Dunkle, transparente und stark reflektierende Oberflächen in einem Durchgang messbar
• Scanmodi: Variable Scangeschwindigkeit für hohe Dichte oder hohe Geschwindigkeit
• Softwarefunktionen: Automatisierte Programmierung aus CAD; Live-Vorschau und Fern-Lehranweisungen
• Belichtungseinstellungen: Vorgefertigte Profile mit vollständig konfigurierbaren Benutzereinstellungen
• Rückführbarkeit: Zertifizierte Genauigkeit, vollständig rückführbar auf internationale CMM-Standards
• Garantie: 10 Jahre Garantie auf die ursprüngliche Genauigkeit
