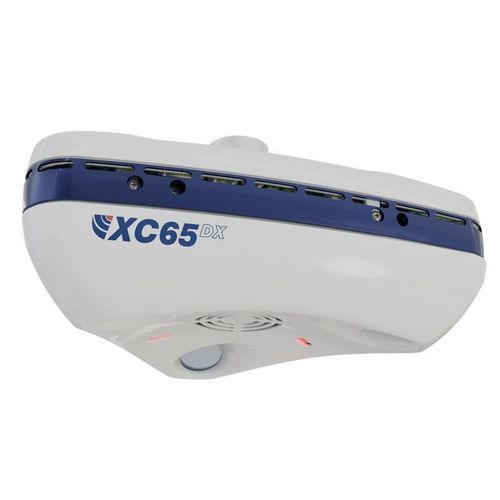

Laserscankopf XC65DX

Produktübersicht
Der XC65DX ist ein Cross-Scanner, der drei Laserstreifen in einem Sensor vereint. Die Laser sind um 120° versetzt und erfassen das Bauteil aus drei Winkeln, sodass mit einem Scan die Datenmenge von drei Zeilenscanner-Pässen gewonnen wird. Die Langabstandsvariante bewahrt diese Vorteile und verbessert den Zugang zu versenkten oder verdeckten Geometrien mit einer maximalen Erfassungsreichweite von bis zu 170 mm (7,1"). Geeignet für die Prüfung komplexer Oberflächen und Blechteile, wird der XC65DX häufig in der BIW-Inspektion, bei Spalt- und Bündigkeitsmessungen sowie bei der Prüfung von Gussteilen im Antriebsstrang eingesetzt. Er wird oft auf Horizontalarm-KMGs für die Produktionsmesstechnik montiert.

Hauptmerkmale

• Dreifach-Laserstreifen-Design (drei Laser in einem Sensor, 120° Abstand)
• Einzelner Scan liefert die Datenmenge von drei Zeilenscanner-Scans
• Langabstandsfähigkeit für den Zugang zu verdeckten oder versenkten Bereichen (bis zu 170 mm / 7,1")
• Geeignet für Schlitze, Löcher, Nuten, Hohlraumoberflächen und komplexe großflächige Geometrien
• Typische Einsätze: BIW-Inspektion, Spalt- und Bündigkeitsmessung, Prüfung von Gussteilen; Integration auf Horizontalarm-KMGs

Technische Daten

• Scanner-Typ: Kreuz
• Punkte/Sekunde (Kreuzscanner-Modus): 3 x 25.000
• Punkte/Sekunde (Einzeilenmodus): 1 x 75.000
• Scanrate: 75 Hz
• Punkte pro Zeile: 900
• Maximale Erfassungsentfernung (Langabstand): bis zu 170 mm (7,1")
• Laserabstand: 120°

Typische Anwendungen

• Prüfung von Schlitzen, Löchern und Nuten in Blechen
• Spalt- und Bündigkeitsmessung an Rohkarosserien (BIW)
• Inspektion von Gussteilen im Antriebsstrang
• Scans über Klemmen und innerhalb von Hohlräumen auf Produktions-KMGs
