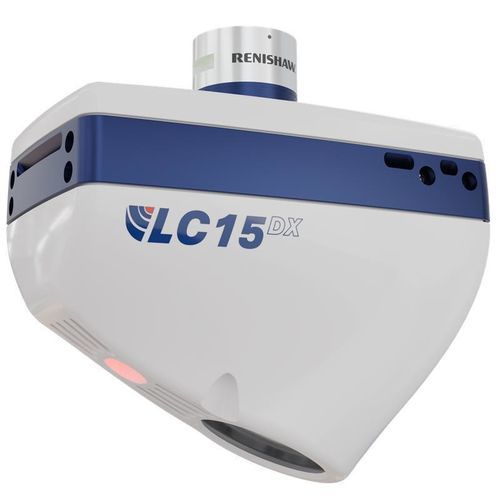

Kompakter Laserscankopf LC15DX

Übersicht
Der hochpräzise Laserscanner LC15Dx zeichnet sich durch eine kleine Laserlinie und eine höhere Anzahl von Punkten entlang dieser Linie für eine höhere Auflösung aus, was ihn zum genauesten Laserscanner macht, der derzeit auf dem Markt erhältlich ist. Der LC15Dx eignet sich perfekt für die Digitalisierung von kompakten oder detaillierten Objekten mit höherer Punktdichte und engeren Toleranzen, die sowohl für Oberflächen als auch für Merkmale geeignet sind. Aus diesem Grund wird der LC15Dx häufig für die Inspektion hochpräziser Teile eingesetzt. Der LC15Dx schließt die Lücke zwischen der Genauigkeit von Laserscannern und taktilen Tastern und ist damit für eine wachsende Zahl von hochpräzisen KMG-Anwendungen eine brauchbare Alternative zu taktilen Tastern. In Tests erreichte der LC15Dx die gleiche Genauigkeit wie ein taktiler Messtaster auf einem KMG. Der Antastfehler von 1,9 µm entspricht der Genauigkeit, die bei der Verwendung eines KMG mit taktilem Messtaster zu erwarten ist. Im Gegensatz zu einem taktilen Messtaster nutzt das LC15Dx jedoch die berührungslose 3D-Lasertriangulation, um die Oberfläche direkt zu messen und Taster-Kompensationsfehler zu eliminieren.

Anwendungen

• Berührungslose 3D-Inspektion hochpräziser Teile
• Digitalisierung kompakter oder detaillierter Objekte
• Messaufgaben mit hoher Punktdichte und engen Toleranzen
• Alternative zu taktilen Messtastern in KMG-Anwendungen

Technische Daten (aus Tabelle)
Scanner-Typ: Leitung
Punkte/Sekunde: 75 000
Scanrate: 80 Hz
Punkte pro Zeile: 900
Auflösung: 22 µm

Zusätzliche Hinweise
Der LC15Dx verwendet berührungslose 3D-Lasertriangulation zur direkten Oberflächenmessung und eliminiert dadurch Taster-Kompensationsfehler. Er eignet sich besonders für Inspektionen, bei denen taktile Messtaster bisher als Standard galten, und erreicht in Tests vergleichbare Genauigkeiten (Antastfehler 1,9 µm).

Charakteristiken / Spezifikationen

• Modell: LC15Dx
• Hersteller/Marke: LK Metrology
• Antastfehler / Messfehler: 1,9 µm
• Scanner-Typ: Leitung (Line scanner)
• Punkte pro Sekunde: 75 000
• Scanrate: 80 Hz
• Punkte pro Zeile: 900
• Auflösung: 22 µm
• Messprinzip: Berührungslose 3D-Lasertriangulation
• Hauptanwendungen: Digitalisierung kompakter/detaillierter Objekte, Inspektion hochpräziser Teile, KMG-Anwendungen als Alternative zu taktilen Tastern
• Besonderheit: Kleine Laserlinie und erhöhte Punktdichte für höhere Auflösung
