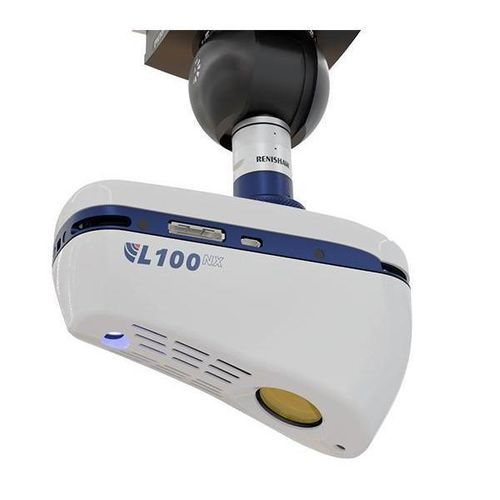

3D-Laserscankopf L100NX

für 3D-Anwendungenfür Anwendung

ProduktbeschreibungErleben Sie mit dem CMM-Laserscanner L100NX einen neuen Standard im 3D-Scannen — Genauigkeit und Hochgeschwindigkeitsleistung für die moderne Fertigung. Entwickelt für präzise Oberflächen- und Merkmalsmessungen an reflektierenden oder mehrmaterialigen Teilen, verwendet der L100NX fortschrittliche blaue Lasertechnologie für sauberere und zuverlässigere Scandaten, relevant für Luftfahrt, Automobil und allgemeine Fertigung. 10 Jahre Garantie auf die ursprüngliche Genauigkeit.

Hauptmerkmale

• Blaue Laserpräzision — Reduziert Rauschen in Scandaten für bessere Messqualität im Vergleich zu herkömmlichen roten Lasersystemen.
• Hochgeschwindigkeits-Scanning — Erfasst bis zu 420.000 Punkte pro Sekunde bei einer Streifenbreite von 110 mm, geeignet für effiziente Inspektionen großer Bauteile.
• Enhanced Sensor Performance (ESP) — Automatische Anpassung der Laserleistung pro Punkt ermöglicht nahtloses Scannen reflektierender und mehrmaterialiger Oberflächen ohne manuelle Einstellungen.
• Reflexionsfilter für glänzende Oberflächen — Integrierter Filter entfernt unerwünschte Reflexionen auf glänzenden Materialien und macht Weißpulver und manuelle Nachbearbeitung der Punktwolke überflüssig.
• Hochwertige Nikon-Optik — Speziell entwickeltes Nikon-Objektiv für optimale Datenerfassung und optische Leistung.
• Integrierter Rotationsadapter — Ermöglicht optimale Ausrichtung des Scanners bei komplexen Geometrien und erhöht die Flexibilität bei der Einrichtung.
• Sichtfeld-Projektor — Projekt zeigt den Erfassungsbereich des Scanners direkt auf dem Bauteil an, um Programmierung und Einrichtung zu vereinfachen.

Technische Daten
Scanner-Typ: Linie
Punkte/Sekunde (volles Sichtfeld): 420.000
Scanrate (volles Sichtfeld): 210 Hz
Punkte/Sekunde (reduziertes Sichtfeld): 530.000
Scanrate (reduziertes Sichtfeld): 530 Hz
Punkte pro Zeile: 2.000
Auflösung: 42 µm

Technische Spezifikationen

• Modell: L100NX
• Blaue Lasertechnologie: ja
• Streifenbreite: 110 mm
• Maximale Punkte/Sekunde: 420.000 (volles Sichtfeld), 530.000 (reduziertes Sichtfeld)
• Scanraten: 210 Hz (volles Sichtfeld), 530 Hz (reduziertes Sichtfeld)
• Punkte pro Zeile: 2.000
• Auflösung: 42 µm
• Enhanced Sensor Performance (ESP): automatische Laserleistungsanpassung pro Punkt
• Reflexionsfilter: integriert für glänzende Oberflächen
• Optik: kundenspezifische Nikon-Linse
• Zubehör: integrierter Rotationsadapter, Sichtfeld-Projektor
• Zielbranchen: Luft- und Raumfahrt, Automobil, allgemeine Fertigung
• Garantie: 10 Jahre Garantie auf die ursprüngliche Genauigkeit
