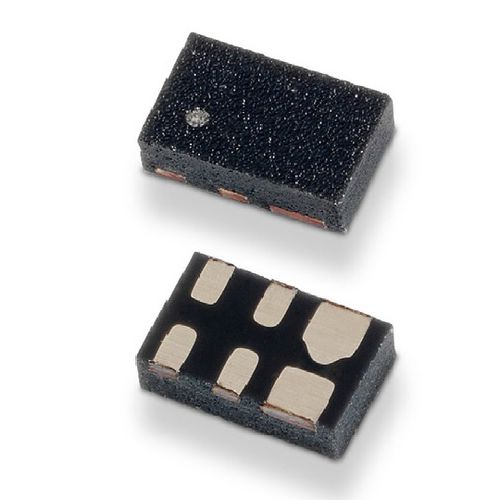

TVS-Diodenarray SP3401 series

SMDkapazitätsarmeHochgeschwindigkeit

SP3401 wurde speziell entwickelt, um Hochgeschwindigkeitsschnittstellen vor elektrostatischer Entladung (ESD) zu schützen, beispielsweise DisplayPort-Schnittstellen und USB 3.1 Gen 1. Die Signalleitung ist durch eine TVS-Diode geschützt, die eine niedrige Leitungskapazität von typischerweise 0,35 pF bietet. SP3401 kann wiederholte ESD-Schläge bis zu ±18 kV absorbieren, die IEC 61000-4-2, Level 4 (±8 kV Kontaktentladung) überschreiten. Ausgezeichnete niedrige Kapazität, Klemmfähigkeit, geringer Leckstrom und schnelle Reaktionszeit machen diese Teile zu einer idealen Lösung zum Schutz von Hochgeschwindigkeits-Datenleitungen. Funktionen: • ESD, IEC 61000-4-2, ±18 kV Kontakt, ±30 kV Luft • EFT, IEC 61000-4-4, 80 A (tP=5/50 ns) • Blitzschlag, IEC61000-4-5, 2. Ausgabe, 10 A (tP = 8/20 μs) • Geringe Kapazität von 0,35 pF (TYP) pro I/O • Geringer Leckstrom von 1 nA (TYP) bei 3,3 V • µDFN-Einheit mit kleinem Formfaktor (JEDEC MO-229) bietet Durchfluss-Routing zur Vereinfachung des PCB-Layouts. • AEC-Q101-qualifiziert • Feuchtigkeitsempfindlichkeitsgrad (MSL-1) • Halogenfrei, bleifrei und RoHS-konform Märkte/Anwendungen: • USB 3.1 Gen 1 • HDMI • Display-Anschluss • S-ATA • NFC
