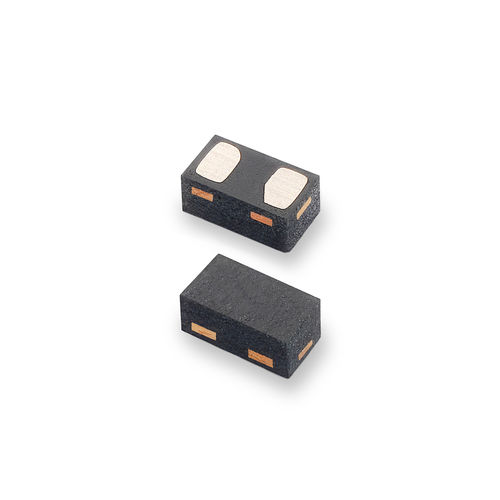

TVS-Diodenarray SP1333 series

SMDfür Elektronik

Die Back-to-Back-Dioden der SP1333-Baureihe sind mit der urheberrechtlich geschützten Silizium-Avalanche-Technologie gefertigt. Diese Dioden schützen elektronisches Zubehör zuverlässig vor elektrostatischer Entladung. Die SP1333 TVS können wiederholte ESD-Schläge, die über dem in der internationalen Norm IEC 61000-4-2 festgelegten maximalen Kontaktentladungspegel liegen (Level 4, ±8 kV Kontaktentladung), ohne Leistungsabfall sicher absorbieren. Die Back-to-Back-Konfiguration bietet symmetrischen ESD-Schutz für Datenleitungen. Außerdem bietet die SP1333 eine Stoßspannung von bis zu 5 A 8/20 mit niedriger Klemmspannung. Eigenschaften: ESD, IEC 61000-4-2, ±30 kV Kontakt, ±30 kV Luft EFT, IEC 61000-4-4, 40 A (5/50 ns) Blitzschlag, 5 A (8/20 gemäß IEC 61000-4-5 2. Auflage) Geringe Kapazität von 8 pF (TYP @ VR=0 V) Geringer Leckstrom von 1 nA (TYP) bei 3,3 V Platzsparend 0201 Halogenfrei, bleifrei und RoHS-konform Feuchtigkeitsempfindlichkeitsgrad (MSL-1) Anwendungen: Mobiltelefone Smartphones Mobile medizinische Geräte MP3/PMP Mobile Navigationskomponenten Tablet-PCs Kleine Panel POS-Terminals
