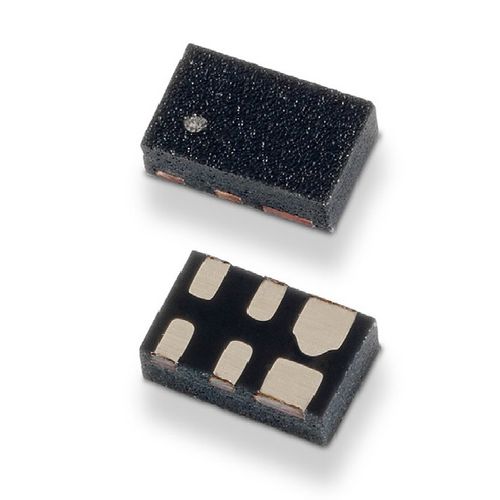

TVS-Diodenarray AQ3400 series
SMDkapazitätsarmehohe Schaltgeschwindigkeit

TVS-Diodenarray
TVS-Diodenarray
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
TVS
Installierung
SMD
Elektrische Spezifikation
kapazitätsarme, hohe Schaltgeschwindigkeit
**********Technische Merkmale
für Elektronik
Direktspannung

5 V

Beschreibung

Das AQ3400 integriert 2 Kanäle von Lenkdioden mit niedriger Kapazität und eine zusätzliche Zenerdiode zum Schutz von Elektronikgeräten, die zerstörerischen elektrostatischen Entladungen (ESD) ausgesetzt sein können. Das AQ3400 kann wiederholte ESD-Schläge oberhalb des im internationalen Standard IEC 61000-4-2 (Level 4, ±8 kV Kontaktentladung) angegebenen maximalen Kontaktpegels ohne Leistungsminderung sicher aufnehmen. Die niedrige Kapazität im ausgeschalteten Zustand macht es ideal für den Schutz von Hochgeschwindigkeits-Signalleitungen wie USB 2.0 oder USB 3.0 und 1-Gb-Ethernet mit einem extrem niedrigen dynamischen Widerstand, um die empfindlichsten, hochmodernen Chipsätze vor ESD-Transienten zu schützen. Funktionen: • ESD, IEC 61000-4-2, ±30 kV Kontakt, ±30 kV Luft • ESD, ISO 10605, 330 pF 330 Ω, ±30 kV Kontakt, ±30 kV Luft • EFT, IEC 61000-4-4, 80 A (tP=5/50 ns) • Blitzeinschläge, 8 A (8/20 μs gemäß IEC 61000-4-5 2. Auflage) • Geringe Kapazität von 1 pF (TYP) pro I/O • Geringer Leckstrom von 0,01 μA (TYP) bei 5 V • µDFN-Einheit mit kleinem Formfaktor (JEDEC MO-229) bietet Durchfluss-Routing zur Vereinfachung des PCB-Layouts. • AEC-Q101-qualifiziert • Feuchtigkeitsempfindlichkeitsgrad (MSL-1) • Halogenfrei, bleifrei und RoHS-konform • PPAP-fähig Märkte/Anwendungen: • Kfz-Elektronik • LCD- und Plasma-Fernseher • Externe Speicher • DVD-/Blu-ray-Player • Set-Top-Boxen • Smartphones • Ultrabooks/Notebooks • Digitalkameras • Mobile medizinische Geräte • Tragbare Technologie

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Littelfuse anzeigen
