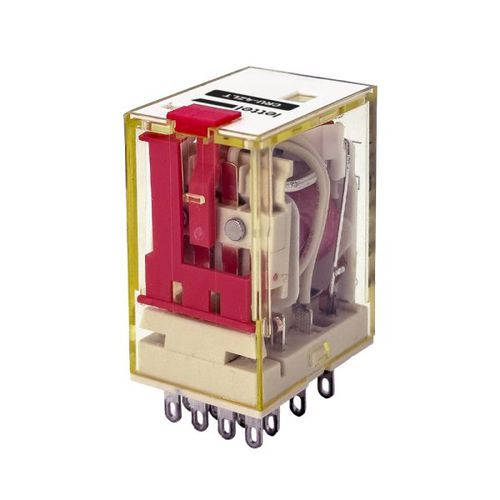

Elektromechanisches Relais / 24 VDC CRU-4Z-7A series

48 VDC230 V AC12 VDC

Zusammenfassung
Steckrelais für industrielle Anwendungen mit 4 Wechslerkontakten, Nennstrom 7 A, Baubreite 21 mm, ausgestattet mit Status-LED, Prüffunktion per Hebel und Zwangsbedienung. Kompatibel mit Sockeln für Federzug- oder Schraubklemmen; Anschlussbrücke 8-polig CRUJ-4TB14 für Schraubklemmen verfügbar.

Kontakte

• Konfiguration: 4 Wechslerkontakte
• Nennstrom: 7 A
• Max. Schaltspannung Kontakte: 230 VAC / 30 VDC

Gehäuse und Montage

• Montage: auf DIN-Schiene, aufclipbarer Sockel
• Zubehör: Haltebügel inklusive
• Kompatible Sockel: CRUB-4ZC14 (Federzugklemmen) und CRUB-4ZB14 (Schraubklemmen)
• Kompatible Anschlussbrücke: CRUJ-4TB14 (8 Anschlüsse, in 3 Farben erhältlich), nur für Schraubklemmen
• Statusanzeige: mechanisch
• Leuchtanzeige: LED
• Physikalische Funktionen: Prüfhebel und Zwangsbedienung

Elektrische Daten

• Spannungen für die Spule verfügbar: 24 VAC / 48 VAC / 230 VAC; 12 VDC / 24 VDC / 48 VDC
• Leistungsaufnahme: < 1,2 W
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: AC: 30.000.000 Zyklen; DC: 50.000.000 Zyklen
• Schutz: integrierte Diode

Funktionen

• Steuerung und Schalten mehrerer Stromkreise gleichzeitig
• Mechanische Anzeige und LED zur Statusvisualisierung
• Prüfhebel und Zwangsbedienung für Diagnose und Wartung
• Integrierte Schutzdiode zum Schutz der Spule vor Überspannungen

Anwendungen

• Industrielle und gewerbliche Umgebungen
• Automatisierungssysteme
• Schaltschränke und Steueranlagen
• Signalkreise und technische Infrastrukturen mit Anforderungen an Mehrfachumschaltung und hohe Verfügbarkeit

Installation

• Montage auf DIN-Schiene mittels aufclipbarem Sockel
• Verdrahtung über Federzug- oder Schraubklemmen möglich
• Anschlussbrücke (CRUJ-4TB14) nur für Schraubklemmen geeignet für eine ordentliche Verdrahtung
• Haltebügel inklusive für sichere Befestigung
• Anzeigen und Prüfhebel erleichtern Inbetriebnahme und Überprüfung

Varianten und Bestellcodes
Bestellcode — Spulenspannung — Lagerbestand
CRU-4ZLT24-7A — 24 VAC — instock
CRU-4ZLT48-7A — 48 VAC — instock
CRU-4ZLT230-7A — 230 VAC — instock
CRU-4ZLTD12-7A — 12 VDC — instock
CRU-4ZLTD24-7A — 24 VDC — instock
CRU-4ZLTD48-7A — 48 VDC — instock

Ähnliche Produkte

• Kompatible Sockel und Montagehalter (z. B. CRUB-4ZC14)
• Anschlussbrücken 8-polig (CRUJ-4TB14)

Technische Daten / Spezifikationen

• Typ: Steckrelais Industrie 4x Wechsler
• Nennstrom Kontakte: 7 A
• Max. Schaltspannung Kontakte: 230 VAC / 30 VDC
• Spulenspannungen verfügbar: 12 VDC, 24 VDC, 48 VDC, 24 VAC, 48 VAC, 230 VAC
• Spulenverbrauch: < 1,2 W
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 30.000.000 Zyklen (AC) / 50.000.000 Zyklen (DC)
• Spulenschutz: integrierte Diode
• Statusanzeige: mechanisch + LED
• Funktionen: Prüfhebel, Zwangsbedienung
• Montage: 21 mm Hutschiene, aufclipbarer Sockel
• Lieferumfang: Haltebügel
• Anschlusskompatibilität: Federzug- und Schraubklemmen
