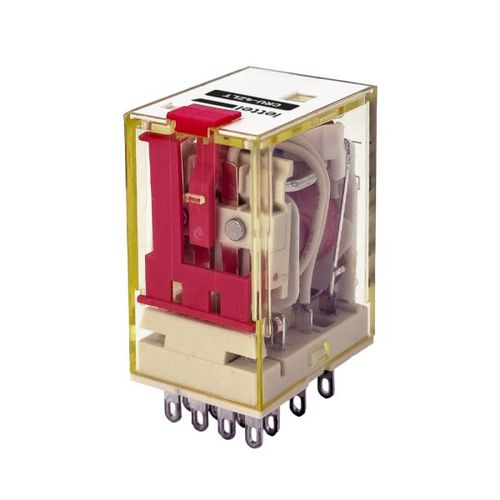

Elektromechanisches Relais / 24 V AC CRU-4Z-5A

12 VDC48 V AC24 VDC

Beschreibung
Steckrelais für Industrie mit 4 Wechslerkontakten (NO/NF), Nennstrom 5 A, Breite 21 mm.

Eigenschaften

• Kontakt :
  • Konfiguration: 4 Wechslerkontakte – 4x NO/NF
  • Nennstrom: 5 A
  • Maximale Schaltspannung: 230 VAC / 30 VDC
• Gehäuse und Montage :
  • Montage: Aufsteckbarer Sockel für DIN-Schiene (clip)
  • Mitgeliefertes Zubehör: Haltefeder
  • Kompatible Sockel: Klemmleisten CRUB-4ZC14 (Käfig), Schraubklemmen CRUB-4ZB14
  • Kompatibel mit Sammelschienen-Adapter CRUJ-4TB14 (8 Anschlüsse) nur für Schraubklemmen-Sockel
  • Zustandsanzeige: mechanisch
  • Leuchtanzeige: LED
  • Funktionen: Prüfhebel und Zwangsstellung
• Elektrisch :
  • Verfügbare Spulenspannungen: 24 VAC / 48 VAC / 230 VAC und 12 VDC / 24 VDC / 48 VDC
  • Verbrauch: < 1,2 W
  • Schutz: integrierte Diode
  • Elektrische Lebensdauer: 100.000 Zyklen
  • Mechanische Lebensdauer: AC: 30.000.000 Zyklen, DC: 50.000.000 Zyklen

Funktionen

• Schaltet und steuert mehrere Stromkreise gleichzeitig mit zuverlässigen Kontakten
• Mechanische Anzeige und LED zur Visualisierung des Kontaktzustands
• Integrierter Prüfhebel und Zwangsstellungsfunktion für Diagnose und Wartung
• Integrierte Diode zum Schutz der Spule vor Überspannungen

Anwendungen

• Industrielle und gewerbliche Umgebungen
• Automatisierungssysteme, Schaltschänke, Steuerungsausrüstung
• Signalgebung und technische Infrastrukturen, die Überwachung und Steuerung erfordern

Installation

• Montage auf DIN-Schiene mit clipbarem Sockel
• Anschluss über Käfigklemme oder Schraubklemme
• Sammelschienen-Adapter (CRUJ-4TB14) nur für Schraubklemmen-Sockel für ordentliche Verdrahtung
• Haltefeder im Lieferumfang enthalten für sichere Befestigung

Varianten und Bestellcodes
Bestellcode | Spulenspannung | Verfügbarkeit
CRU-4ZLT24 | 24 VAC | instock
CRU-4ZLT48 | 48 VAC | instock
CRU-4ZLT230 | 230 VAC | instock
CRU-4ZLTD12 | 12 VDC | instock
CRU-4ZLTD24 | 24 VDC | instock
CRU-4ZLTD48 | 48 VDC | instock

Verfügbare Dokumente (Referenzen)

• CRU-Z Serien-Datenblatt (PDF)
• Programm industrieller Relais (PDF)

Ähnliche Produkte

• Relaisfassungen und Sockel (z. B. CRJB-1T, CRJB-2T)
• Sammelschienen-Adapter, Schraub- und Käfigklemmen

Technische Daten

• Serie / Modell: CRU-4Z
• Konfiguration: 4x NO/NF (Wechslerkontakte)
• Bemessungsstrom Kontakte: 5 A
• Maximale Schaltspannung: 230 VAC / 30 VDC
• Verfügbare Spulenspannungen: 12 VDC, 24 VDC, 48 VDC, 24 VAC, 48 VAC, 230 VAC
• Spulenverbrauch: < 1,2 W
• Elektrische Lebensdauer: 100.000 Zyklen
• Mechanische Lebensdauer: AC 30.000.000 Zyklen / DC 50.000.000 Zyklen
• Spulenschutz: integrierte Diode
• Montage: DIN-Schiene (clip), Breite 21 mm
• Anzeige: mechanisch + LED
• Zusatzfunktionen: Prüfhebel, Zwangsstellung
• Mitgeliefertes Zubehör: Haltefeder
• Kompatible Klemmen: CRUB-4ZC14 (Käfig), CRUB-4ZB14 (Schraube)
• Kompatibler Sammelschienen-Adapter: CRUJ-4TB14 (für Schraubklemmen-Sockel)
