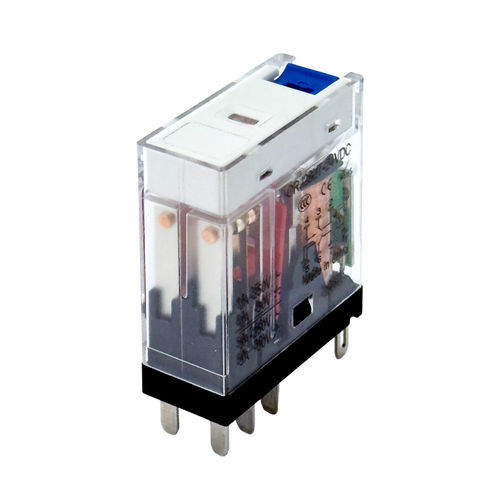

Elektromechanisches Relais / 24 VDC CRJ-2S series

48 V AC12 VDC24 V AC

Einführung
Steckbares Industrierelais CRJ-2SLT, 2x Wechsler (NO/NC), 8 A, mit mechanischer Anzeige, LED-Anzeige, Prüffunktion (Hebel), Zwangsstellung und integrierter Schutzdiode. Entwickelt für Steuerung und Schaltung elektrischer Stromkreise in Industrieautomatisierung und Schaltschränken.

Kontakte

• Konfiguration: 2 Wechslerkontakte – 2x NO/NC
• Nennstrom: 8 A
• Maximale Schaltspannung: 230 VAC / 30 VDC

Elektrische Daten

• Verfügbare Spulenspannungen: 24 VAC, 48 VAC, 230 VAC, 12 VDC, 24 VDC, 48 VDC
• Verbrauch: < 0,9 W
• Elektrische Lebensdauer: 100.000 Zyklen
• Mechanische Lebensdauer: AC – 30.000.000 Zyklen; DC – 50.000.000 Zyklen
• Spulenschutz: integrierte Diode

Gehäuse und Montage

• Montage: Hutschiene über steckbare Basis (Basis kompatibel Breite 16 mm)
• Anschluss: Schraubklemmen
• Statusanzeige: mechanisch
• Leuchte: LED
• Funktionen: Prüffunktion (Hebel), Zwangsstellung
• Kompatibel mit Anschlusskämmen über die Basis zur Potentialverteilung
• Breite: 12,8 mm

Funktionen

• Schnelle Zustandsanzeige (mechanische Anzeige + LED)
• Integrierter Hebel für Test und Zwangsstellung erleichtert Wartung und Diagnose
• Integrierte Schutzdiode sichert die Spule gegen Überspannungen

Anwendungen

• Industrieautomatisierung
• Schaltschränke und Steuerungssysteme
• Lastschaltung, Steuer-/Leistungs-Schnittstellen, Signalgebung und Sicherheit

Installation
Wird auf eine kompatible steckbare Basis aufgesteckt und auf die Hutschiene eingerastet. Der Anschluss erfolgt über Schraubklemmen. Ein Haltebügel gewährleistet mechanischen Halt in vibrationsbehafteten Umgebungen. Anschlusskämme werden zur Potentialverteilung und Kennzeichnung in Schaltschränken verwendet.

Varianten und Bestellcodes
CRJ-2SLT24 — 24 VAC — auf Lager
CRJ-2SLT48 — 48 VAC — auf Lager
CRJ-2SLT230 — 230 VAC — auf Lager
CRJ-2SLTD12 — 12 VDC — auf Lager
CRJ-2SLTD24 — 24 VDC — auf Lager
CRJ-2SLTD48 — 48 VDC — auf Lager

Eigenschaften / technische Daten

• Typ: steckbares Industrierelais, 2x NO/NC (Doppelwechsler)
• Schaltstrom: 8 A
• Max. Schaltspannung: 230 VAC / 30 VDC
• Verfügbare Spulenspannungen: 12 VDC, 24 VDC, 48 VDC, 24 VAC, 48 VAC, 230 VAC
• Spulenverbrauch: < 0,9 W
• Elektrische Lebensdauer: 100.000 Zyklen
• Mechanische Lebensdauer: AC 30.000.000 Zyklen / DC 50.000.000 Zyklen
• Spulenschutz: integrierte Diode
• Montage: steckbare Basis auf Hutschiene (Basisbreite 16 mm)
• Anschluss: Schraubklemmen
• Statusanzeige: mechanisch und LED
• Zusatzfunktionen: Prüffunktion, Zwangsstellung, Kompatibilität mit Anschlusskämmen
• Breite: 12,8 mm
