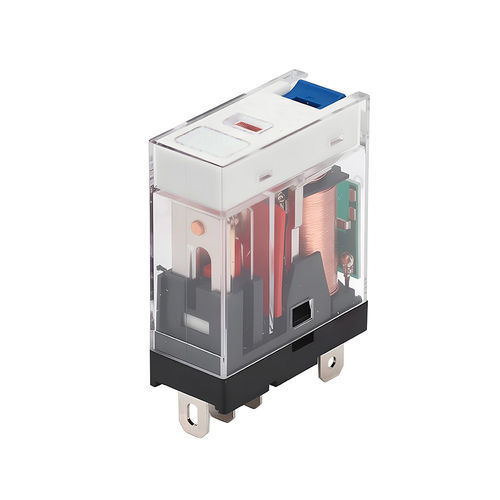

Elektromechanisches Relais / 24 VDC CRJ-1S series

230 V AC24 V AC12 VDC

Präsentation
Steckbares Industrie-Relais 1 NO / 1 NC 12 A mit LED, Prüfhebel und integrierter Diode. Verfügbare Spulenspannungen von 12 VDC bis 230 VAC. Montage auf DIN-Schiene, kompaktes Format.

Merkmale

• Kontakte :
  • Konfiguration: 1 NO / 1 NC
  • Nennstrom: 12 A
  • Maximale Schaltspannung: 230 VAC / 30 VDC
• Gehäuse und Montage :
  • Montage: auf Träger für DIN-Schiene (Breite 16 mm)
  • Anschluss: Schraubklemmen
  • Schaltstellungsanzeige: mechanisch
  • Statusanzeige: LED
  • Funktionen: Prüfhebel und Zwangsbetätigung
  • Zubehör: Halteklammer im Lieferumfang
  • Kompatibel mit Steckbrücken zur Potentialverteilung
• Elektrisch :
  • Verfügbare Spulenspannungen: 24 VAC, 48 VAC, 230 VAC, 12 VDC, 24 VDC, 48 VDC
  • Verbrauch: < 0,9 W
  • Elektrische Lebensdauer: 100.000 Zyklen
  • Mechanische Lebensdauer: AC: 30.000.000 Zyklen; DC: 50.000.000 Zyklen
  • Schutz: integrierte Diode

Funktionen

• Ermöglicht zuverlässiges Schalten und Steuern elektrischer Stromkreise.
• Sofortige Zustandsanzeige über mechanische Anzeige und LED.
• Integrierter Hebel für Test und Zwangsbetrieb, erleichtert Wartung und Diagnose.
• Integrierte Schutzdiode zur Absicherung der Spule gegen Überspannungen.

Anwendungen

• Industrielle Automatisierung
• Schaltschränke
• Steuerungssysteme zur Schaltbetätigung von Lasten, Schnittstelle Steuerung/Leistung, Signalisation und Sicherheit

Installation

• Verwendung mit kompatibler Steckfassung, auf DIN-Schiene aufclipsbar.
• Einfache Aufsteckmontage und Anschluss über Schraubklemmen.
• Steckbrücken verfügbar, um die Potentialverteilung und Beschriftung im Schaltschrank zu erleichtern.
• Halteklammer geliefert, um die Befestigung in vibrierender Umgebung zu sichern.

Varianten und Bestellcodes
Bestellcode | Spulenspannung | Lagerbestandsstatus
CRJ-1SLT24 | 24 VAC | instock
CRJ-1SLT48 | 48 VAC | instock
CRJ-1SLT230 | 230 VAC | instock
CRJ-1SLTD12 | 12 VDC | instock
CRJ-1SLTD24 | 24 VDC | instock
CRJ-1SLTD48 | 48 VDC | instock

Zugehörige Produkte (Beispielzubehör)

• Montagefassung (Sockel mit Schraubklemmen)
• Steckbrücken

technische Daten / Spezifikationen

• Modell: CRJ-1S
• Kontaktkonfiguration: 1 NO / 1 NC
• Nennstrom Kontakte: 12 A
• Maximale Schaltspannung: 230 VAC / 30 VDC
• Verfügbare Spulenspannungen: 12 VDC, 24 VDC, 48 VDC, 24 VAC, 48 VAC, 230 VAC
• Spulenverbrauch: < 0,9 W
• Elektrische Lebensdauer: 100.000 Zyklen
• Mechanische Lebensdauer: AC 30.000.000 Zyklen / DC 50.000.000 Zyklen
• Schaltstellungsanzeige: mechanisch
• Statusanzeige: LED
• Funktionen: Prüfhebel, Zwangsbetrieb
• Anschluss: Schraubklemmen
• Montage: Steckfassung auf DIN-Schiene (Breite 16 mm)
• Mitgeliefertes Zubehör: Halteklammer
• Spulenschutz: integrierte Diode
