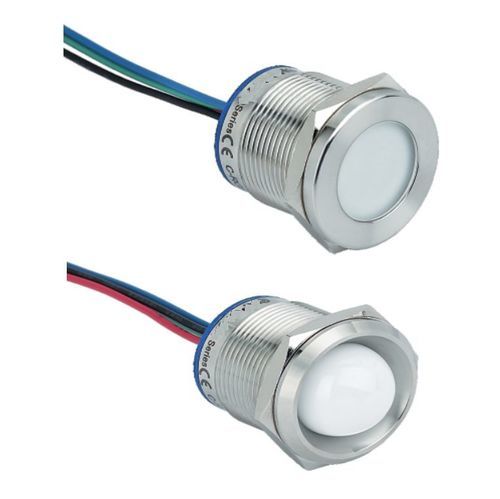

LED-Leuchtmelder SVEM22 series

Gewindefür Schalttafeleinbauselbstverlöschend

Beschreibung
Dreifarbiger LED-Anzeiger Ø22 – vandalismussicheres Metallgehäuse – IP67 und IK06. Leuchtanzeigen mit 3 LEDs (rot, grün, blau) für hohe Helligkeit und lange Lebensdauer, ausgelegt zur Zustandsanzeige auf Bedienfeldern oder Schaltschranktüren.

Elektrisch

• Versorgung: 24 V DC (Polarität erforderlich).
• 4-adrige Anschlussweise: 1 gemeinsamer Leiter (Kathode -), 3 separate Anodenleiter (+) (jeder Leiter versorgt eine LED; Isolierfarbe entspricht LED-Farbe).
• Gesamtaufnahme < 20 mA.

LED

• Drei LEDs: blau, rot und grün.
• Hohe Helligkeit.
• Typische Mindestlebensdauer: 40.000 Stunden.

Mechanisch / Physisch

• Ausschnitt Ø22 mm (max. Gehäusestärke 10 mm).
• Gehäuse aus schwarz eloxiertem Messing oder Edelstahl.
• Sockel aus selbstverlöschendem PA-Kunststoff (UL94-V0).
• Kopf in gewölbter oder flacher Ausführung (flache Versionen SVEM22-P: IK06).
• Schutzart IP67 (geeignet für Außen- und Feuchträume).
• Kabelausgang: 15 cm Leitungen (Standard).
• Befestigung mittels Metallmutter; mit Dichtungsring geliefert.

Funktionen

• Visuelle Anzeige eines elektrischen Zustands (z. B. Schaltzustand eines Kreises).
• Einbau in Bedienfelder und Schaltschranktüren.

Vorteile

• Hohe Helligkeit für gute Sichtbarkeit.
• IP67-Schutz für Außen- oder Feuchtbereiche.
• Lange Lebensdauer der LEDs.
• Robuste, vandalismussichere Metallkonstruktion.

Varianten und Bestellcodes (Tabelle)
Bestellcode | Gehäusematerial | Kopfform | Lagerbestand
SVEM22-B-BF-24RGB | Schwarz eloxiertes Messing | Gewölbt | instock
SVEM22-P-BF-24RGB | Schwarz eloxiertes Messing | Flach | instock
SVEM22-B-SF-24RGB | Edelstahl | Gewölbt | instock
SVEM22-P-SF-24RGB | Edelstahl | Flach | instock

Normen und Konformität

• Konformitäten: CE, RoHS, REACH.
• Genannte anwendbare Norm: EN61547-2000.

Verfügbare Unterlagen

• Produktdatenblatt (downloadbares Dokument).
• Produktpräsentation / Broschüre (downloadbar).

Eigenschaften / technische Daten

• Nennspannung: 24 V DC (Polarität).
• Aufnahme: < 20 mA.
• LEDs: 3 Farben (rot, grün, blau).
• Ausschnitt: Ø22 mm.
• Max. Gehäusestärke: 10 mm.
• Gehäuse: schwarz eloxiertes Messing oder Edelstahl.
• Sockel: PA-Kunststoff (UL94-V0).
• Verfügbare Köpfe: gewölbt oder flach.
• Schutzart: IP67.
• Stoßfestigkeit: IK06 (für flache Versionen SVEM22-P).
• Leitungen: 15 cm Abgang, 4 Leiter (1 gemeinsamer, 3 Anoden).
• Befestigung: Metallmutter mit Dichtungsring.
