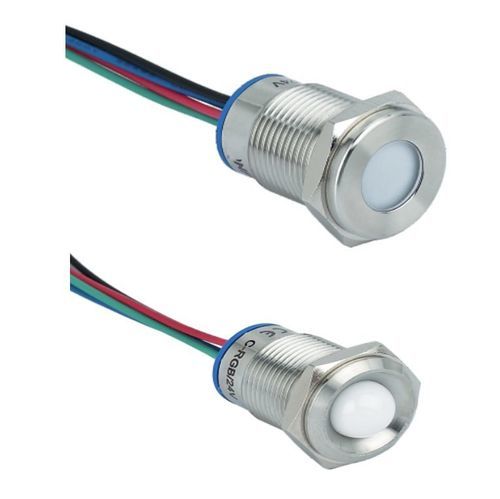

LED-Leuchtmelder SVEM16 TRI LED

für SchalttafeleinbauIP67korrosionsbeständig

Übersicht
3‑LED Ø16 Bedienfeldanzeige – Metallgehäuse vandalismussicher – Schutzart IP67. Die SVEM16 TRI LED Anzeigen bieten hohe Leuchtdichte und lange LED‑Lebensdauer. Entwickelt zur Zustandsanzeige an Bedienfeldern und Schranktüren.

Elektrische Eigenschaften

• Versorgung: 24 V DC (Polung definiert).
• Anschluss: Anschlussdrähte (Länge 15 cm).
• Verschaltung: 4 Leitungen insgesamt — 1 gemeinsamer Leiter (schwarze Isolierung) = Kathode (−); 3 getrennte Leiter zur Versorgung jeder LED = Anode (+), Leiterisolation entspricht LED‑Farbe.
• Stromaufnahme: < 20 mA.

LED

• Bestückung: 3 LEDs (blau, rot, grün).
• Hohe Leuchtdichte.
• Lebensdauer: mindestens 40.000 Stunden.

Mechanik

• Einbaudurchmesser: Ø 16 mm.
• Maximale Frontplattenstärke: 10 mm.
• Gehäuse: schwarz eloxiertes Messing oder vernickeltes Messing.
• Sockel: PA‑Kunststoff, selbstverlöschend UL94‑V0.
• Kopf‑Form: gewölbt oder flach.
• Befestigung: Metallmutter; geliefert mit Dichtung.
• Schutzart: IP67.
• IK06 für einige flache Kopf‑Versionen angegeben (Referenz SVEM22-P auf Datenblatt).

Funktion
LED‑Anzeige zur Signalisierung eines elektrischen Zustands: Montage an Bedienfeldern oder Schranktüren zur Anzeige von Schaltzuständen.

Vorteile

• Hohe Leuchtstärke durch drei leistungsfähige LEDs.
• Dichtung geeignet für Außenanwendung (IP67).
• Lange Lebensdauer der LEDs (≥ 40.000 h).
• Metallgehäuse vandalismussicher.

Anpassbare Optionen

• Andere LED‑Farben auf Anfrage verfügbar.
• Alternative Spannungen: 6 V DC oder 12 V DC auf Anfrage.
• Option gemeinsamer Anode (+) auf Anfrage.
• Beschriftung auf Linse möglich.
• Spezifische Leitungslänge auf Anfrage.

Varianten und Bestellcodes (Auszug)

• SVEM16-B-BF-24RGB | Schwarz eloxiertes Messing | Gewölbt | auf Lager
• SVEM16-P-BF-24RGB | Schwarz eloxiertes Messing | Flach | auf Lager
• SVEM16-B-NF-24RGB | Vernickeltes Messing | Gewölbt | auf Lager
• SVEM16-P-NF-24RGB | Vernickeltes Messing | Flach | auf Lager

Normen und Konformität

• Konformitäten: CE, RoHS, REACH.
• Anwendbarer Standard: EN61547-2000.

Ressourcen
Dokumentation verfügbar: Produktübersicht SVEM Metallanzeiger und Produktdatenblatt (PDF).
